新しいバージョンの Tekla Structures にアップグレードするときは、モデル テンプレートを更新してください。

1. Tekla Structures の新しいバージョンを開きます。

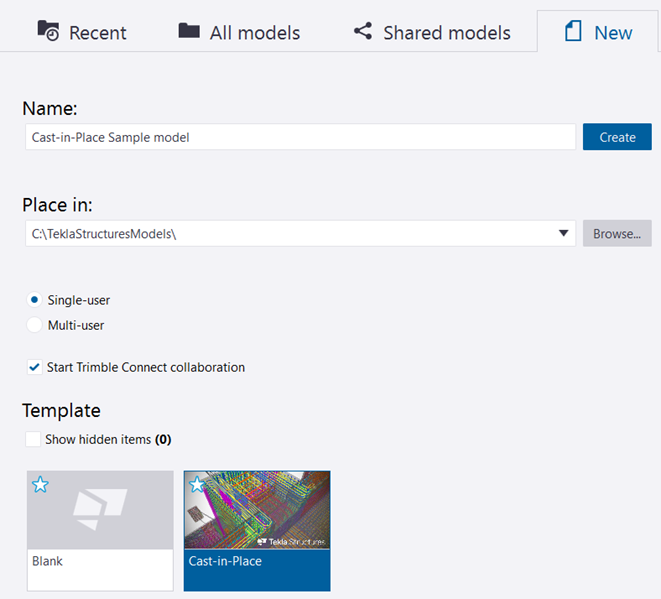

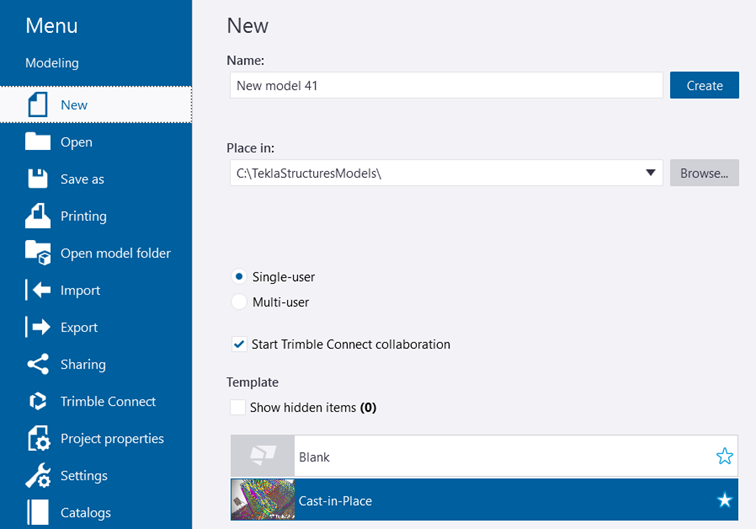

2. 既存のモデル テンプレートを使用して新しいモデルを作成します。
3. モデルに以前のバージョンの Tekla Structures のモデルと同じ名前を付けます。



4. 3D ビューを開きます。

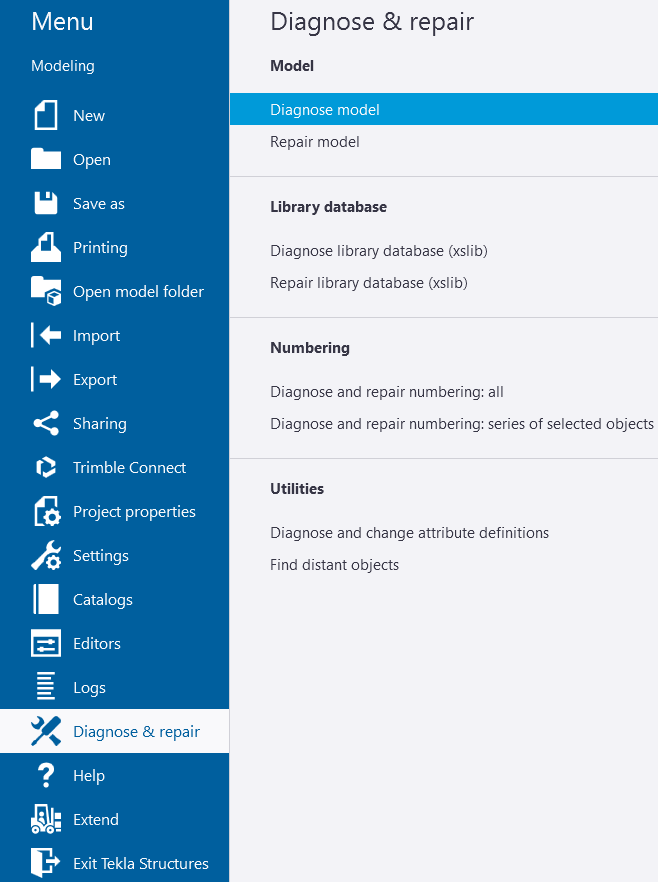

5. モデルのエラー チェックと修復を行います。



6. プロジェクトのサムネイルを作成するか、またはモデル フォルダに thumbnail.png という名前のカスタム イメージを追加します。

   推奨サイズは 120 x 74 ピクセルです。



7. モデルを保存します。

   モデルを保存しない場合、以前のバージョンで作成されたモデルに関する警告メッセージが表示されることがあります。

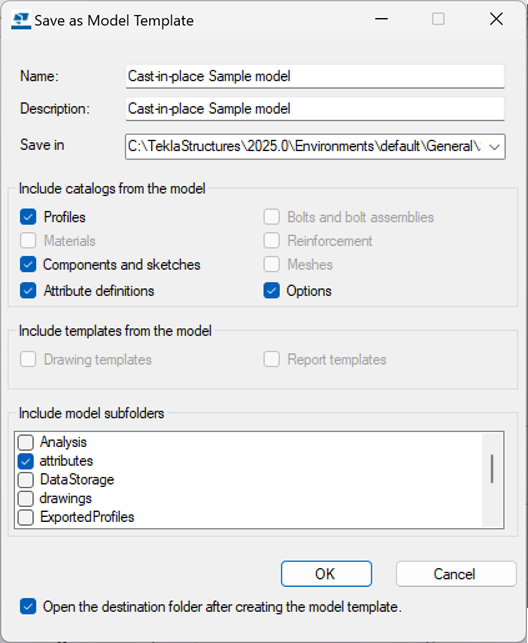

8. モデルをモデル テンプレートとして保存します。



9. モデル フォルダの必要なカタログ ファイルとサブフォルダを含め、[OK] をクリックします。



10. モデル フォルダから、すべての *.db ファイル (環境データベース、オプション データベース) を手動で削除します。

    *.bak、*.log、xs_user の各ファイルは、モデル フォルダから自動的に削除されます。

    .idrm ファイル (db.idrm および xslib.idrm) は、モデルの部材であるため保管する必要があります。

    モデル テンプレートは、XS_MODEL_TEMPLATE_DIRECTORY によって指定された場所に保存されます。

[アプリケーションとコンポーネント] カタログを整理して使いやすいように保管します。

1. XS_SYSTEM フォルダーにある [アプリケーションとコンポーネント] カタログ定義ファイルを編集できるようにするには、XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT を TRUE にセットします。
2. [グループに含まれないコンポーネント] グループを確認し、そのアイテムを適切なグループに追加します。
3. ログにエラーがないか確認します。

   カタログ定義ファイルのエラーなど、エラーや警告があると、[アプリケーションとコンポーネント] カタログの右下にメッセージ ログ ボタンが表示されます。

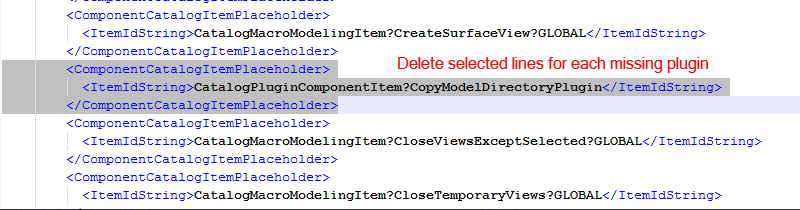

4. 存在しないプラグインを参照している場合、参照先の ComponentCatalog.xml に移動し、その参照を手動で削除します。



   この例では、次のエラーが発生する場合があります。

   • CatalogPluginComponentItem?CopyModelDirectoryPlugin
   • CatalogPluginComponentItem?SaveAsModelTemplatePlugin
5. これらの変更によって新たなエラーが発生しないことを確認するか、または [アプリケーションとコンポーネント] カタログの構造を変更します。

   少なくとも [グループに含まれないコンポーネント] および [古いカタログ] グループを確認します。

6. 関係のないすべてのアプリケーションやコンポーネントを役割から非表示にします。
   1. [グループに含まれないコンポーネント] カタログで、下部の [非表示アイテムの表示] を選択します。
   2. アプリケーションまたはコンポーネントを右クリックし、[表示/非表示] を選択します。

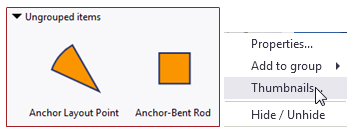

7. カスタム サムネイルを作成します。

8. [アプリケーションとコンポーネント] カタログにコンポーネントを公開する

   同じコンポーネントを異なる場面で設定を変更して使用する必要がある場合があります。コンポーネントを簡単に使用できるように、場面ごとに設定を定義して、コンポーネントをカタログに登録することができます。この機能は、一部の役割に便利です。

リボンをカスタマイズしている場合、Tekla Structures の新しいバージョンに加えられた変更は表示されません。変更を確認して、カスタマイズしたリボンに追加します。

1. リボンで変更を確認し、何が追加および削除されたか、どのタブに移動されたかを確認します。
2. カスタマイズしたリボンに変更を追加します。

   機能固有の変更をカスタマイズしたリボンに追加する方法の詳細については、リリースノーツを参照してください。
