図面オブジェクト プロパティを変更します。
開いている図面の部材、マーク、寸法、鉄筋、ボルト、溶接、スケッチ オブジェクトなど、図面内のオブジェクトのプロパティを変更できます。
-
目的のプロパティを変更します。

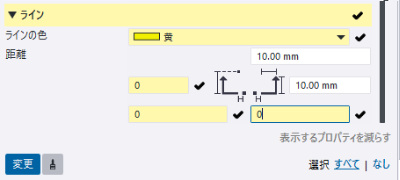

Tekla Structures では、変更されたプロパティはプロパティ パネルで黄色でハイライトされます。
-

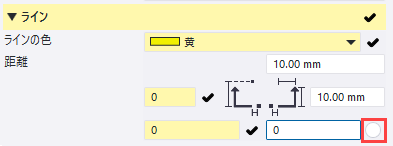

変更を破棄する場合は、各設定の横にあるチェック マークをクリックして削除します。
-
プロパティ パネルの下部にある [すべての選択] および [何も選択しない] スイッチを使用することで、すべての変更を選択したり、すべての変更をクリアしたりできます。
-
オブジェクトで変更を適用するには、[変更] をクリックします。
値が有効ではない場合に [変更] をクリックすると、無効な値が含まれているプロパティ までプロパティ パネルがスクロールし、赤の感嘆符と枠によってエラーが示されるようになりました。
デフォルトでは、変更したプロパティが新しい現在のプロパティになります。Tekla Structures で、次回同じタイプのオブジェクトを作成するときには、現在のプロパティが使用されます。
プロパティ ファイルに新しい名前を付けて、ファイルを保存することもできます。プロパティ ファイル名にはスペースや特殊文字を含めないでください。同じタイプの他の図面オブジェクト (この場合は部材) に、このファイルのプロパティを読み込むことができます。
オブジェクトの変更の詳細については、「プロパティ パネルを使用したオブジェクト プロパティの表示と変更」を参照してください。
