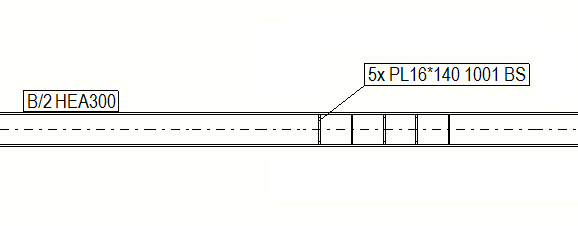

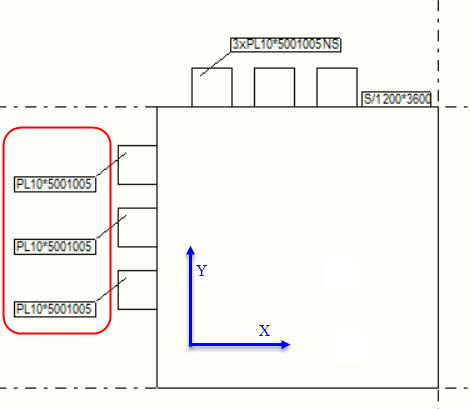

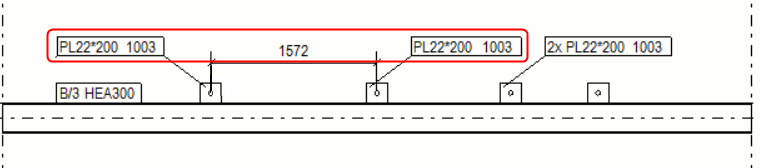

部材マークと仕上げ材マークを自動的に結合することで、図面内のマーク数を減らすことができます。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. 単品図、製品図、キャストユニット図: 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。
4. 部材マーク をクリックします。

   仕上げ材を結合する場合、代わりに [仕上げ材マーク] をクリックします。

5. 部材マーク プロパティの [一般] タブで、[マーク結合] を [オン] に設定します。
6. 単品図、製品図、キャストユニット図: [保存する] をクリックしてビュー プロパティの変更を保存し、[閉じる] をクリックして図面プロパティに戻ります。

   一般図: [OK] をクリックします。

7. [保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。

鉄筋マークを自動的に結合することで、図面内のマーク数を減らすことができます。

1. [図面とレポート] タブで、[図面のプロパティ] をクリックし、図面タイプを選択します。 鉄筋マークは、キャスト ユニット図および一般図で結合できます。
2. 必要なものとできる限り近い図面プロパティを読み込みます。
3. キャストユニット図: 左側のオプション ツリーで [ビューの作成] をクリックし、変更するビューとプロパティを選択して [ビュープロパティ] をクリックします。
4. [] をクリックします。
5. [鉄筋マーク] ダイアログの [結合] タブを開きます。
6. [同一キャストユニットに同じマーク] リストからオプションを選択して、マークを結合し、引出し線を作成します。

   • [グループ毎に引き出し線一つ] を選択すると、鉄筋グループごとに 1 つの引出し線が作成されます。

   • 一行毎に引出し線:マークを結合し、鉄筋の列ごとに 1 つの引出し線を作成します。

   • 平行引出し線:マークを結合し、平行引出し線を作成します。

   • 引出し線を一点に集中:マークを結合し、すべての引出し線を 1 つの点に対して引きます。

   • マージしない:マークは結合されません。マークごとに個別の引出し線が作成されます。

   • [マージしない] を選択した場合でも、Tekla Structures で自動的に結合されるマークのマーク内容を [結合] タブで定義する必要があります。

7. 結合方向が複数個可能な場合、[優先する合体方向] から水平または垂直を選択することができます。

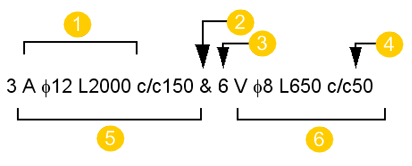

8. 結合した鉄筋マークに含める内容を、[フィールド一覧] リストから選択します。

   結合された鉄筋マークが図面に確実に表示されるようにするには、鉄筋マークの最後の要素として [ブロックの区切りシンボル] を必ず含めます。区切りシンボルを省略するには、このボックスを空白にしたまま、この要素をマークに含めます。

9. 必要に応じて、マーク内の単一の要素の周囲にフレームを追加します。フレームは各要素に個別に定義できます。
10. マークテキストのフォント、フォントの高さ、および色を調整します。これらの設定は各要素に対して個別に調整できます。
11. キャストユニット図: [保存する] をクリックしてビュー プロパティの変更を保存し、[閉じる] をクリックして図面プロパティに戻ります。

    一般図: [OK] をクリックします。

12. [保存する] をクリックして図面プロパティを保存し、[OK] をクリックして図面を作成します。
