選択部材のマークを削除する
大きなモデルでも、選択した部材のマークを簡単に選択および削除することができます。
[部材マークを選択] コマンドを使用して、現在のウィンドウまたはすべての図面ウィンドウで削除する部材マークを選択できます。最初に選択フィルターを作成する場合には、範囲選択を使用して部材を選択します。削除するマークを選択する別の方法は、図面内容管理を使用する方法です。
| 目的 | 操作 |
|---|---|
|
選択フィルターを使用して選択部材のマークを削除する |
|
|
図面内容管理を使用して選択部材のマークを削除する |
|
をクリックし、選択しない部材を除外する選択フィルターを作成します。関連するオブジェクトのみが選択されるようにフィルターを最適化します。
選択スイッチのみをアクティブにします。
をクリックし、マークの選択を有効にします。ボタンが黄色
に変わります。

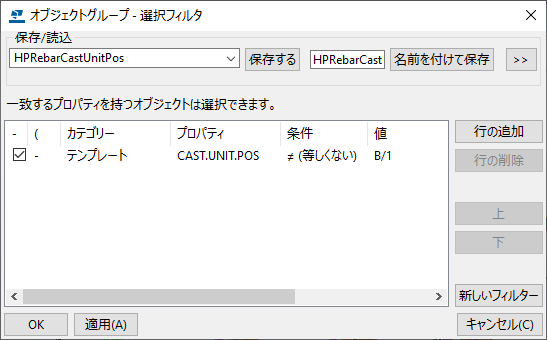

フィルターの例
次の例では、位置番号 B/1 のキャスト ユニットからマークが削除されません。つまり、このフィルターを使用し、[図面内の部材を選択] 選択スイッチをアクティブにして、範囲選択で部材を選択すると、その他のすべての部材が選択されます。
次の図は、選択部材と削除する部材マークを示しています。
マークが削除されました。
