AI とクラウド コレクションを使用した製作図の作成 (プレビュー)
AIクラウド製作図機能は、組織が所有するクラウド コレクションにアップロードされた、以前のプロジェクトからの完成した製作図に基づいて新しい製作図を作成します。人工知能 (AI) は、図面をクラウド コレクション内のライブラリに分類するときや、図面の作成に使用する最適な図面を探すときに使用されます。1つのコレクションで同じ図面の複数のバージョンを使用できます。
製品図またはキャスト ユニット図は、複製を使用して最も一致する図面テンプレートから、または最も一致する図面で使用されている設定から作成できます。単品図は、AI および製作図クラウド コレクションを使用して作成することはできませんが、適用された設定または他の保存された設定を使用して作成することができます。
Tekla Structures 2025では、プレビュー機能としてAIクラウド製作図の機能が導入されました。詳細については、以下の「プレビューを使用する理由」をご覧ください。
AI クラウド製作図を使用するには、インターネット接続と適切なライセンスが必要です。
AI クラウド製作図機能が使用可能なライセンスについて詳しくは、「ライセンスによりサポートされているプレビュー機能」をご覧ください。
セキュリティの詳細については、 セキュリティ ホワイト ペーパーをご覧ください。
データの使用方法と処理方法について詳しくは、「AI システムの使用の透明性に関する通知」をご覧ください。
ご提案やご質問は、 Trimble Labsをご覧ください。Trimble Identity を使用してサインインします。
プレビューする理由
評価目的でAIクラウド製作図機能のプレビュー バージョンを使用しようとしています。この機能は、通常のビジネス環境で評価してください。この機能はプレビューとマークされていますが、モデル(データベース)や既存の図面の整合性には影響しないため、通常のビジネス環境で安全に使用できます。この機能に関するフィードバックをお待ちしております。フィードバックに応じて、この機能は予告なしに強化、更新、または中止される場合があります。プレビュー版として、この機能は「現状のまま」提供され、Trimbleのいかなる保証または補償の恩恵を受けません。
フィードバックは Trimble Labs から送信できます。Trimble Identity を使用してサインインします。
制限事項
- AI クラウド 製作図では、一般図やマルチ図の作成またはアップロードはサポートされていません。単品図を作成するには、適用されている設定または他のローカル設定を使用する必要があります。
- 図面作成者は、コレクション内の図面で使用される図面レイアウト ファイルおよび関連するテンプレート ファイルにアクセスできる必要があります。ファイルが見つからないと、表題欄や他のテーブルなど、テンプレートのすべての情報が図面に含まれません。そのため、クラウド コレクションに図面をアップロードするときに使用したのと同じ環境を使用して図面を作成することをお勧めします。
- [スマートクリエイトの上書き] 機能は、AI クラウド製作図の [作成レビュー] ダイアログでは使用できません。
- 空のライブラリを作成することはできません。
AI クラウド製作図の作成
この機能を使用して図面を作成するには、クラウドに図面のコレクションが必要です。このサービスは以前の図面から学習できるため、コレクションに追加した図面が多いほど、より良い結果が得られます。コレクションの作成について詳しくは、「製作図のコレクションとライブラリの管理」をご覧ください。
-
[図面とレポート] リボン タブで、[AI クラウド製作図] を選択します。
コンテキスト メニュー、コンテキスト ツールバー、または [クイック起動] からコマンドを起動することもできます。
[作成レビュー] ダイアログが表示されます。
AIは最適な図面ライブラリを探し、選択したオブジェクトのライブラリに最適な図面テンプレートまたはその設定ファイルを提案します。一致するライブラリが見つからない場合は、別の図面作成方法(たとえば、保存された図面設定を手動で選択する)を選択するように求められます。
検索中は通知が表示され、バックグラウンド処理であることを示すため、回転するアイコン
が [作成] 列に表示されます。
-
[作成レビュー] ダイアログで、次のいずれかの操作を行います。
- アクティブなコレクションを変更または共有します。上部の [コレクション] または
[共有] をクリックします。有効なコレクションへのアクセスの管理が許可されていない場合、ボタンは淡色表示されます。 - 一部の製品またはキャストユニットの図面を作成できないようにします。リスト内のオブジェクトの前にある作成チェックボックスをオフにします。
- 必要な [リスト内のオブジェクトの表示・非表示] オプションを有効または無効にすると、ダイアログにどのオブジェクトがリストされるかをコントロールできます。
製品:選択された製品がリストされます。
関連する部材:製品に関連付けられている選択された部材がリストされます。
関連するサブアセンブリ:製品に関連付けられている選択されたサブアセンブリがリストされます。
部材:選択部材がすべてリストされます。
図面が存在するオブジェクト:図面が既にあるオブジェクトがリストされます。オブジェクトにすでに図面がある場合、行の背景は灰色で表示され、作成列にはチェックボックスの代わりに
アイコンが表示され、図面がすでに存在することを示す通知が表示されます。無効な行を選択しても、モデル内のオブジェクトがハイライトされ、ダイアログからオブジェクトが削除されます。 - ダイアログが開いているときに、オブジェクト リストにオブジェクトを追加します。選択ツールバーで 製品の選択 スイッチがアクティブになっていることを確認し、モデル内のオブジェクトを選択してプラスボタンをクリックします
。リストからオブジェクトを削除するには、オブジェクトを選択し、マイナス ボタン
をクリックします。マイナスボタンが無効になっている場合は、ボタンをアクティブにする方法を示すツールチップが表示されます。 - 必要に応じて スマートクリエイト 選択を調整します。
(テンプレートの提案): このオプションでは、アクティブなコレクション内で最も一致する図面ライブラリが検索され、選択したオブジェクトのライブラリ内で最も一致する図面テンプレートが候補として表示されます。ライブラリや候補の数に応じて、最適な候補を最大 3 つ表示できます。最適なテンプレートが自動的に選択されますが、別のオプションを手動で選択することもできます。テンプレートの提案の場合、最も一致するテンプレートの横にプレビューアイコン
が表示されます。アイコンにカーソルを合わせると、図面テンプレートのプレビューが表示されます。プレビューアイコンをクリックすると、テンプレート図面のスナップショットが 図面ライブラリのプロパティ ダイアログに表示されます。
(設定の提案): このオプションは、アクティブなコレクション内で最も一致する図面ライブラリを検索し、選択したオブジェクトのライブラリ内で最も一致する図面で使用されている設定の候補を表示します。最適な設定ファイルが自動的に選択されますが、別のオプションを手動で選択することもできます。
(手動選択): このオプションでは、デフォルトで適用済みの設定が使用されますが、任意の保存された設定を選択できます。これは、単品図に使用できる唯一のオプションです。- 設定またはテンプレートの提案を選択すると、AI は選択されたオブジェクトの特性を分析し、選択された製品とキャスト ユニットに最も近い特性を持つ、有効なクラウド コレクション内のライブラリを探し、そのライブラリを提案します。最適なライブラリを見つけた後、AIは提案されたライブラリ内で最適なテンプレートまたはその設定ファイルを探します。一致するライブラリが見つからない場合は、別の図面作成方法を手動で選択するよう求められます。
- ライブラリやテンプレート、またはその設定ファイルを、[作成元] 列で変更します。

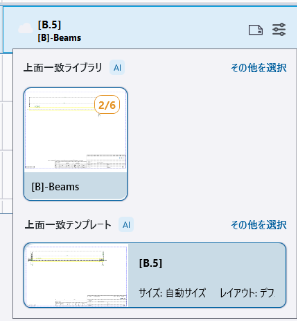

をクリックすると、推奨されるライブラリやテンプレート、またはテンプレートの設定ファイルに関する詳細情報を表示したり、選択内容を変更したりできます。小さいプレビューのある 2 つのセクションがあります。1 つはライブラリのプレビュー、もう 1 つは上面一致テンプレートまたは設定ファイルのプレビューです。
- AIラベルは、最適なライブラリ、テンプレート、または設定ファイルがAIによって提案されていることを示します。機能を理解するのに役立つツールチップがあります。

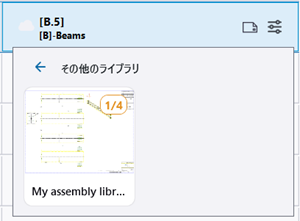

- 上面一致ライブラリ:推奨ライブラリの場合、ライブラリ内の最新の図面の数と図面の総数が表示されます(例: 324/324)。[その他を選択] をクリックし、[その他のライブラリ] の下で別のライブラリを選択します。同じ図面タイプおよび互換性のある図面データベース バージョンの図面を含む、互換性のあるライブラリのみが推奨されます。
- 上面一致テンプレート/上面一致テンプレートの設定:推奨されたテンプレートの場合は、図面名が表示されます。ライブラリや候補の数に応じて、最適な候補を最大 3 つ表示できます。推奨されたテンプレートの設定ファイルの場合、設定ファイルの名前は次の形式で表示されます。template_name - 設定ファイル名。例:

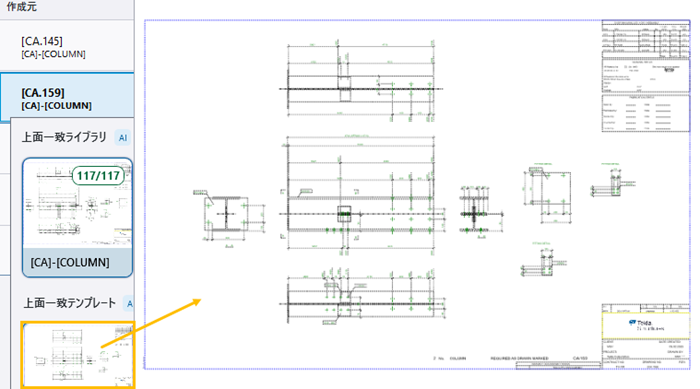

[B.4] - BEAM 1。また、図面レイアウトとサイズの情報も提供されます。クリックすると その他を選択 選択モードで 図面ライブラリのプロパティ ダイアログが開き、別のテンプレートまたは設定ファイルを選択できます。 - 小さいテンプレート プレビューにカーソルを合わせると大きいテンプレートプレビューを表示でき、小さいテンプレート プレビューをダブルクリックすると [図面ライブラリのプロパティ] でテンプレート プレビューを開くことができます。
- アクティブなコレクションを変更または共有します。上部の [コレクション] または
-
[作成] をクリックして図面を作成します。
ダイアログで定義した内容に基づいて図面が作成されます。作成された図面は ドキュメント管理 自動的に追加されます。
[ 作成 ]ボタンは、作成チェックボックスを持つすべてのアイテムで有効なターゲットライブラリとテンプレートまたは設定ファイルが選択されるまで無効になります。オブジェクトを選択していない場合や選択内容が有効でない場合も、このボタンは無効になります。
この機能に関するフィードバックを送信するには、 フィードバックの送信
ダイアログの右上隅にある 作成レビュー ボタンをクリックします。
ドキュメント管理では、ステータスフラグ
更新 列と 変更 列の「クラウドから複製された図面」メッセージから、図面が AI クラウド製作図 コマンドを使用して作成されたことがわかります。さらに、[ 図面複製元 ] 列には、使用された図面テンプレートが表示されます。
[コレクション内] 列のクラウド アイコン
は、アクティブな製作図クラウド コレクションに図面の最新のバージョンが追加されていることを示しています。
ぜひお試しください。
独自のコレクションを作成せずに、AI クラウド製作図機能を使用して製作図の作成を試す場合、この目的のために作成されたモデル テンプレート AI Cloud Fabrication Drawings - Sample を使用して default 環境で実行できます。default 環境を使用すると、製作図コレクション Default Sample Collection 2025 がデフォルトで表示されます。サンプル モデル テンプレートとサンプル製作図コレクションの目的は、サービスをすぐに試して導入可能にすることです。
-
default環境を使用して Tekla Structures を起動し、、サンプル モデル テンプレートAI Cloud Fabrication Drawings - Sampleを使用して新しいモデルを作成します 。
-
[AI クラウド製作図] リボン メニューで [コレクション] をクリックし、
Default Sample Collection 2025コレクションが有効になっていることを確認します。
