長手方向鉄筋 (70)

[縦方向鉄筋 (70)] では、コンクリート部材に対して長手方向鉄筋が作成されます。

作成されるオブジェクト


状況	説明

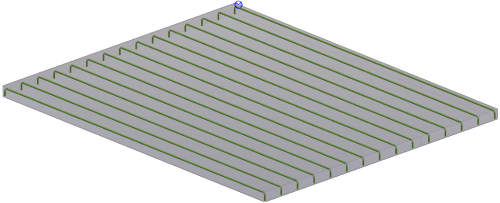

	長手方向主筋と標準フックを使用したコンクリートスラブ。

長手方向鉄筋のプロパティと間隔を定義するには、[パラメータ] タブを使用します。


オプション	説明
頭マーク	部材マークの頭文字。
開始番号	部材マークの開始番号。
名前	Tekla Structures では、この名前は図面とレポートで使用されます。
サイズ	鉄筋の直径。
等級	鉄筋に使用する鋼材の強度。
[クラス]	[クラス] を使うと、鉄筋をグループ化できます。たとえば、鉄筋をクラス別に異なる色で表示できます。


オプション	説明
カットを無視	鉄筋をカットするかどうかと、どのカットを無視するかを選択します。カットがクラスと名前、クラス、または名前で無視されるように定義できます。
カットクラス	無視するカットのクラスを定義します。
カット名	無視するカットの名前を定義します。
	部材にカットがある場合、カット位置にコンクリートかぶり厚を入力します。
	平面上および平面からのコンクリートかぶり厚を入力します。
	鉄筋の始点と終点のコンクリートかぶり厚を入力します。


オプション	説明
間隔	鉄筋の間隔を定義します。間隔の値はスペースを使用して区切ります。鉄筋間の各間隔の値を入力します。たとえば、3本の鉄筋がある場合は、2つの間隔値を入力します。
本数	鉄筋の本数を入力します。

リストから鉄筋の位置を選択します。デフォルトでは、鉄筋は両側にあります。

フックを作成してそのプロパティを定義するには、[フック] タブを使用します。

部材の始点と終点にフックタイプを個別に定義します。次のオプションがあります。

標準のフックを選択した場合、[角度]、[半径]、および [長さ] は登録済みの寸法を使用します。

[方向] リストからフックの方向を選択します。

[分割鉄筋のフック] リストから分割鉄筋のフックを作成する場合に選択します。
