XS_VIEW_FREE_MEASURE_PLANE

[詳細設定] ダイアログのカテゴリー:モデルビュー

この詳細設定では、編集 > 寸法測定 > 距離コマンドを使用するときに、距離が表示される平面を定義します。距離は、ローカル座標系または全体座標系で表示できます。

VIEW、WORK、BOTH を指定できます。デフォルト値は、VIEW です。

この詳細設定を BOTH に設定すると、両方の座標軸値が同じであるときは、1 つの値のみが表示されます。

例

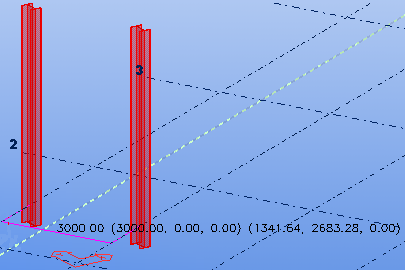

次の例では、この詳細設定が BOTH に設定されています。
