XS_USE_SCREW_POINT_ELEVATION_DIM
[詳細設定] ダイアログのカテゴリー:寸法 - ボルト
この詳細設定を TRUE に設定すると、隣接部材の作業点に対して柱のエレベーション寸法が表示されます。FALSE に設定すると、柱の端部にエレベーション寸法が表示されます。デフォルト値は FALSE です。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
例

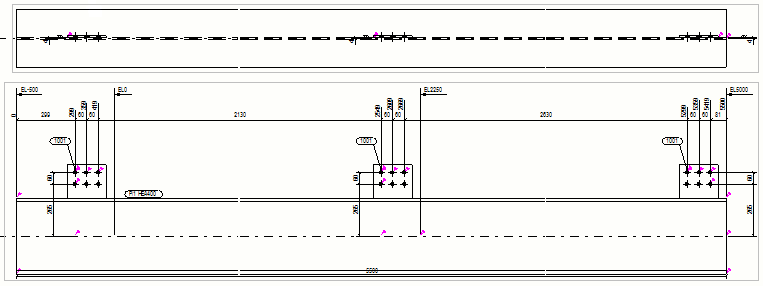

値が TRUE に設定されている場合の例:
値が FALSE に設定されている場合の例:
