XS_USE_LONG_POINTS_IN_DIMENSIONING
[詳細設定] ダイアログのカテゴリー:寸法 - 部材
製品や単品図の部材の寸法を設定して、ノッチが考慮されないようにする必要がある場合があります。たとえば、運送時に必要となるスペースを推測する場合などです。
この詳細設定をTRUEに設定すると、全体の寸法が長い端までで計算されます。FALSE に設定すると、全体の寸法がノッチの端までで計算されます。デフォルト値は FALSE です。
この詳細設定は、役割固有です。タイプ [SYSTEM(ROLE)] を使用している場合、デフォルト値が使用されます。タイプ [MODEL(ROLE)] または [DRAWING(ROLE)] を使用している場合、値を変更できます。値は、現在のモデルのすべてのユーザーに対して同じになります。
例

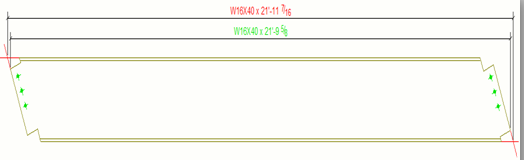

以下の例は、上側の寸法 (赤色) ではこの詳細設定を TRUE に設定し、下側の寸法 (緑色) では FALSE に設定した場合を示します。
警告:
この詳細設定を使用しても、BOM、レポート、または CNC の部材の長さには影響がありません。
