XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
[詳細設定] ダイアログのカテゴリー:マーク - 一般
この詳細設定は、メイン部材の上ではなく製品の上に部材マークを配置する場合に使用します。
まず、特定の部材または部材グループを取得して一意の名前を付ける図面ビュー フィルターを作成し、次に詳細設定の値として図面ビュー フィルターの名前を入力します。システムによっては、フィルター名の大文字と小文字が区別されることに注意してください。

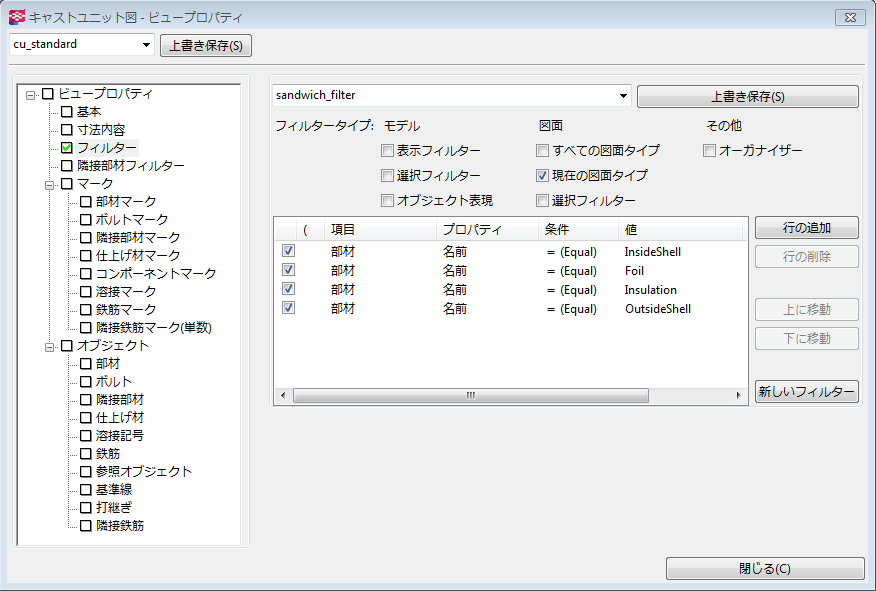

次の例では、フィルター条件として部材名を使用しています。

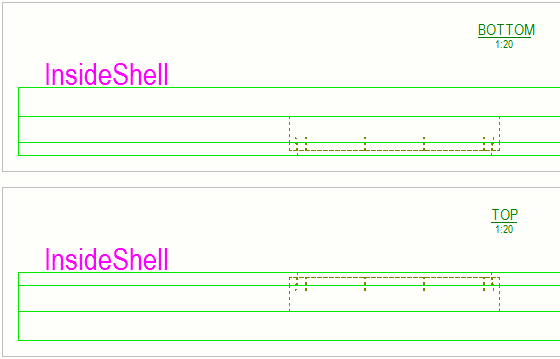

図面を (再) 作成するとマークの配置が変更されます。次の図は、元の配置を示しています。

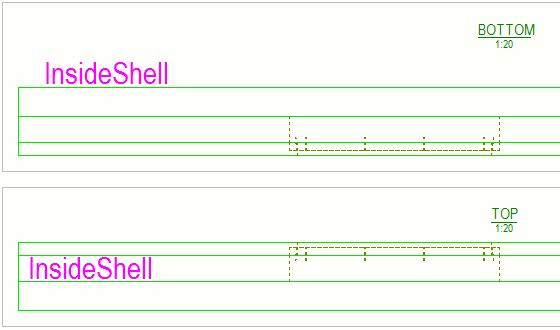

次の図は、変更後の配置を示しています。
サポートされるマーク配置タイプを次に示します。
