XS_UPSIDE_DOWN_TEXT_ALLOWED
[詳細設定] ダイアログのカテゴリー:コンクリート詳細設計
この詳細設定を TRUE に設定すると、テキストの読み方向が部材の取り付け方向を表します。方向の異なる類似した非対称な部材がある場合、一部の部材マークが上下逆になる場合があります。この詳細設定を FALSE (デフォルト) に設定すると、上下逆に作成される部材マークはなくなり、テキストの読み方向は取り付け方向を表さなくなります。この詳細設定の設定内容に応じた結果は次のとおりです。
CONCRETE: コンクリートのマークとテキストのみが上下逆に表示されますSTEEL: 鋼材のマークとテキストのみが上下逆に表示されますTIMBER: 木材のマークとテキストのみが上下逆に表示されます
値の組み合わせをカンマで区切って使用することもできます。たとえば、CONCRETE,STEEL などです。
注:
'true' と記述するとフリー テキストにのみ影響を与え、'TRUE' と記述するとフリー テキストと部材マークの両方に影響を与えるため、値には大文字を使用する必要があります。

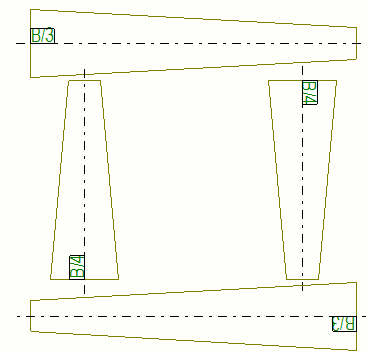

この詳細オプションが TRUE に設定されている場合のマーク方向の例です。
この詳細設定は、役割固有です。タイプ [SYSTEM(ROLE)] を使用している場合、デフォルト値が使用されます。タイプ [MODEL(ROLE)] または [DRAWING(ROLE)] を使用している場合、値を変更できます。値は、現在のモデルのすべてのユーザーに対して同じになります。
マークによる部材方向の表示の詳細については、「部材の方向の表示」を参照してください。
