XS_TUBE_UNWRAP_WITH_CUT_HOLES
[詳細設定] ダイアログのカテゴリー:図面のプロパティ

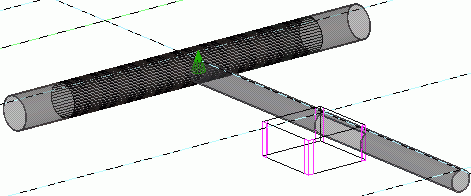

丸鋼管の展開板の製品図または NC ファイルにカット孔を含めるには、この詳細設定を TRUE に設定します。
この詳細設定は、デフォルトでは TRUE に設定されます。FALSE に設定すると、以前の展開方法が適用されます。
|
|
|
|
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
注:
-
この詳細設定を
TRUEに設定した場合、詳細設定XS_TUBE_UNWRAP_LIMIT_THICKNESSおよびXS_TUBE_UNWRAP_PAPER_THICKNESSは無視されます。 -
この詳細設定を使用しても円錐鋼管に影響はありません。
