XS_SECTION_VIEW_REFERENCE
[詳細設定] ダイアログのカテゴリー:図面のプロパティ
図面ビューは、別の図面に移動することができます。この詳細設定では、別の図面に移動された断面の断面図ラベルの特別指示を設定します。フリー テキスト、ユーザー定義情報 (%UDA_NAME%、%USERDEFINED.UDA_NAME%)、またはテンプレート属性 (%ATTRIBUTE_NAME%) を入力できます。

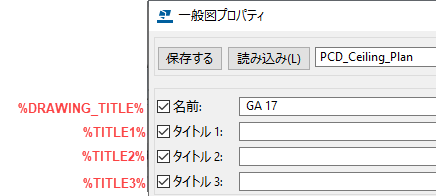

ユーザー定義情報またはテンプレート属性を入力する場合、[詳細設定] ダイアログ ボックスでそれらの前後に単一の % 文字を使用します。デフォルト値は %DRAWING_TITLE% 属性です。%TITLE% 属性でも同じ結果になります。これらの属性を使用すると、図面プロパティ ダイアログ ボックスの [名前] フィールドに入力した図面名がビュー ラベルによって取得されます。%TITLE1%、%TITLE2%、または %TITLE3% と入力した場合、ビュー ラベルにより図面プロパティの [タイトル 1 - タイトル 3] フィールドからテキストが取得されます。形式 %DR_TITLE1%、%DR_TITLE2%、%DR_TITLE3% を使用しても同じ結果になります。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
