XS_SECTION_SYMBOL_LEFT_ARROW_SYMBOL
[詳細設定] ダイアログのカテゴリー:図面のプロパティ
この詳細設定では、Tekla Structures が断面の始端記号として使用するカスタム矢印記号を定義します。カスタム矢印記号を使用するには、断面マークプロパティの 始端 リストから カスタム を選択します。
デフォルトでは、sections.sym ファイル (通常は \environments\common\symbols\ フォルダに格納) のシンボル番号 1
が Tekla Structures により使用されます。別のシンボルを使用するには、シンボル ファイル名、@ マーク、シンボルの番号の順に入力します (例: sections@1)。

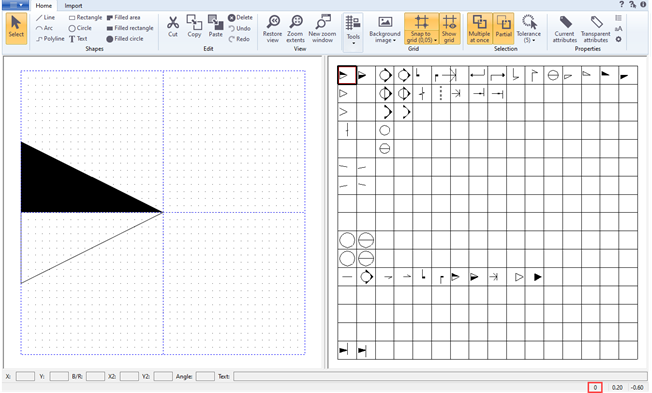

シンボルエディタで選択されているシンボル 0 を以下に示します。
シンボルエディタを開くには、をクリックします。さまざまなシンボル ファイルを開き、含まれているシンボルと番号を確認できます。
シンボルの詳細については、「図面へのシンボルの追加」を参照してください。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
