XS_HIDDEN_LINES_UNHIDE_EMBEDDED
[詳細設定] ダイアログのカテゴリー: 図面のプロパティ
この詳細設定を TRUE に設定すると、埋込み材の縁端線がコンクリート内に隠れている場合でも可視線として描画されます。デフォルト値は FALSE です。
埋込み材はキャスト ユニットまたは現場打ちコンクリート内の非コンクリート (鋼材またはその他) オブジェクトです。これは、常にキャスト ユニットにある鋼材オブジェクトや、現場打ちコンクリートの部材など、サブアセンブリの場合があります。
この詳細設定は、鉄筋には影響しないことに注意してください。
次の 2 つの例では、いずれかの埋込み材が正面/手前にあり、もう一方が梁の背面/遠い面にあります。
最初の例では次のようになります。
XS_HIDDEN_LINES_UNHIDE_EMBEDDEDがTRUEに設定されているため、埋込み部材の線はコンクリートの内側にある場合も表示されます。- キャスト ユニットの線はアウトラインとして表示されます。
- 埋込み材アンカー スタッドは鉄筋として作成されており、鉄筋プロパティで [他部材による陰線] が選択されているため非表示になっています。

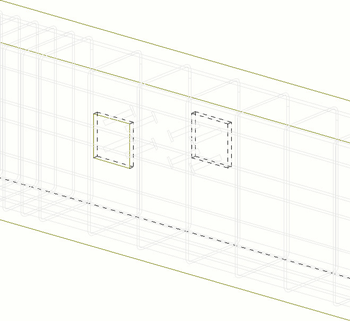

2 番目の例では、XS_HIDDEN_LINES_UNHIDE_EMBEDDED が FALSE に設定されているため、コンクリートの内部にある埋込み部材の線は非表示になります。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
