XS_HATCH_PATTERN_LINE_LIMIT

[詳細設定] ダイアログのカテゴリー:ハッチ（塗りつぶし）

この詳細設定に数値を設定して、塗りつぶしパターンによって作成される線分の最大数を制御します。デフォルト値は0で、線分の数に制限がないことを意味します。

この詳細設定は、図面を開く際の安全対策として使用することを目的としています。これは、塗りつぶしパターンの定義に非常に複雑な形状が含まれている場合があり、このような複雑な形状の作成に非常に長い時間がかかり、図面を開くのに非常に時間がかかる場合があるためです。この詳細設定を使用すると、図面をすばやく開くことができます。また、塗りつぶしプロパティ(縮尺、タイプなど)を調整して、作成されるディテールが多すぎないようにします。

次の例は、異なる値を持つ部材のハッチングを示しています。使用される塗りつぶしタイプはHCHEQ5BSで、塗りつぶしの縮尺はX方向とY方向の両方で0.2です。

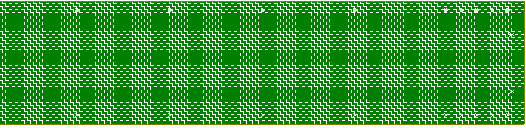

値0が使用されます。

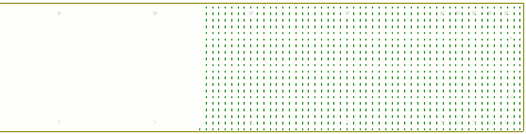

値1000が使用されます。

注: この詳細オプションは、ハードウェアの塗りつぶしや印刷には影響しません。

この詳細設定はモデル固有であり、設定はオプションデータベースに保存されます。
