XS_ENABLE_INNER_CONTOURS_IN_CUT_PARTS
[詳細設定] ダイアログのカテゴリー:ソリッド設定
この詳細設定を TRUE に設定すると、カット部材の内面および外面に従い、Tekla Structures によって部材カットが作成されます。
この詳細設定を FALSE に設定すると、カット部材の外面に従い、Tekla Structures によってカットが作成されます。これがデフォルト設定です。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
例

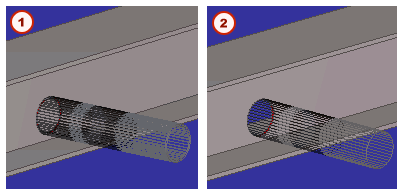

ここでは、梁が丸チューブでカットされています。
(1) 詳細設定を TRUE に設定
(2) 詳細設定を FALSE に設定
