XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
[詳細設定] ダイアログのカテゴリー:CNC
DSTV ファイルの作成時に折れ梁プレートを展開しない場合、この詳細設定を TRUE に設定します。これは、モデリング方法に関係なく、折れ梁プレートが「この形状に曲げられている」ではなく「この形状にカットされている」ものとして処理されることを意味しています。この詳細設定を機能させるには、材料の XY 平面に折れ梁プレートがある必要があります。
この詳細設定を FALSE に設定すると、折れ梁プレートの展開された形状が Tekla Structures により DSTV ファイルに書き込まれます。デフォルト値は FALSE です。

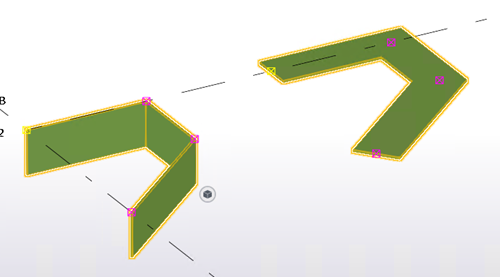

下の図では、右側の折れ梁プレートが XY 平面にあるため、この詳細設定を TRUE に設定すると有効になります。左側の折れ梁プレートは XY 平面にないため、この詳細設定を TRUE に設定した場合でも、展開された形状が DSTV ファイルに書き込まれます。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
