XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
[詳細設定] ダイアログのカテゴリー:CNC
この詳細設定を使用して、NC ファイルのノッチ角の丸めを制御します。デフォルト値は、FALSE です。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
例
次の例は、ノッチ、ノッチ角、ノッチ角の丸め、梁の角の概念を示しています。

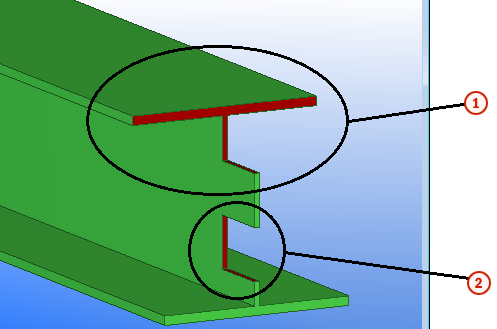

- ノッチが梁の角にあります
- ノッチが梁の角にありません

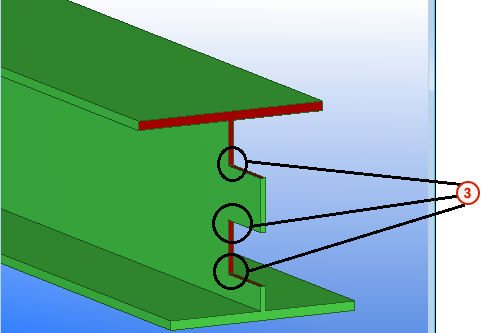

- 3つの角にノッチがあり、他の角は通常の角です
- NC ファイル設定ダイアログ ボックスのノッチ角の内部形状 (またはノッチ角の丸め) オプション
以下のテーブルは、XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS設定 (TRUE /FALSE) と内角の形状設定がNC ファイルに与える影響を示しています。
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERSを FALSE に設定
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERSを TRUE に設定
|
|
| 内角の形状 = 0 |
|
|
| 内角の形状 = 1 |
|
|
