XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR
[詳細設定] ダイアログのカテゴリー:図面プロパティ

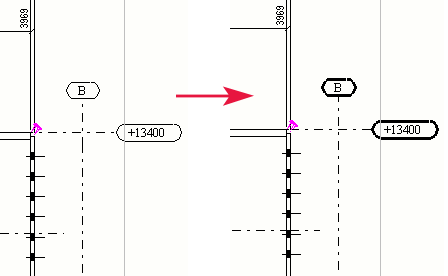

この詳細設定では、図面の基準線ラベルの枠の厚さを変更します。たとえば、基準線ラベル枠を強調して、他の基準線よりも太く表示することができます。
例
XS_DRAWING_GRID_LABEL_FRAME_LINE_WIDTH_FACTOR=1
注:
それぞれの色に、特定の線の太さがあります。印刷された白黒図面上の基準線ラベル枠の太さは、基準線のプロパティで基準線ラベルに定義されている色と、この詳細設定の値によって異なります。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
