XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID
[詳細設定] ダイアログのカテゴリー: 図面のプロパティ
詳細設定 XS_BOLT_REPRESENTATION_SYMBOL_AXIS_POSITION_AS_EXACT_SOLID を TRUE に設定した場合、[シンボル] に設定されたすべてのボルト軸表示が、[正確ソリッド] と同じ位置に表示されます。
デフォルト値は TRUE です。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。

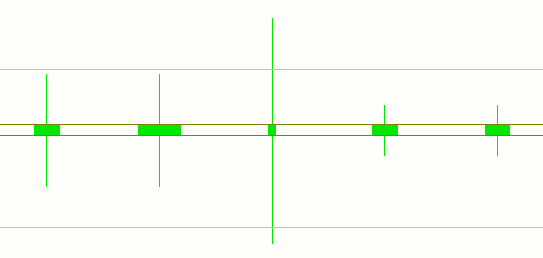

この詳細設定を FALSE に設定した場合のシンボル表示:

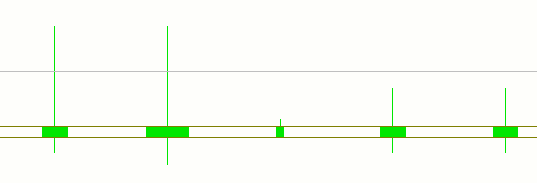

この詳細設定を TRUE に設定した場合のシンボル表示:
