XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTER
[詳細設定] ダイアログのカテゴリー:図面のプロパティ
この詳細設定を使用すると、通常は柱製品に含まれないアンカーロッドや水平プレートなどの追加部材をアンカープランに追加できます。まず一般図フィルターを定義し、次にそのフィルター名を詳細設定の値として指定します。
この詳細設定はモデル固有であり、設定はオプション データベースに保存されます。
以下の例では、アンカーロッドと水平プレートがアンカープランに表示されるように追加しています。
-
ファイルメニューを開いて、 をクリックします。
-
詳細設定
XS_ANCHOR_BOLT_PLAN_ADDITIONAL_PARTS_FILTERに一般図フィルターの名前を入力します。この例では、名前SHOW_IN_ABPLAN(デフォルト) を使用します。 -
[図面とレポート] タブで、[図面のプロパティ > 一般図] をクリックします。
-
[一般図プロパティ] ダイアログ ボックスで、フィルターをクリックします。
-
行の追加 をクリックします。
-
カテゴリーでは部材、プロパティでは名前、条件では＝ (Equal)をそれぞれ選択し、値ボックスに「*ANCHOR*LEVEL」と入力します。
-
[名前を付けて保存] ボックスに図面フィルター名「
SHOW_IN_ABPLAN」を入力し、[名前を付けて保存] をクリックします。 -
[キャンセル]をクリックして、ダイアログ ボックスを閉じます。

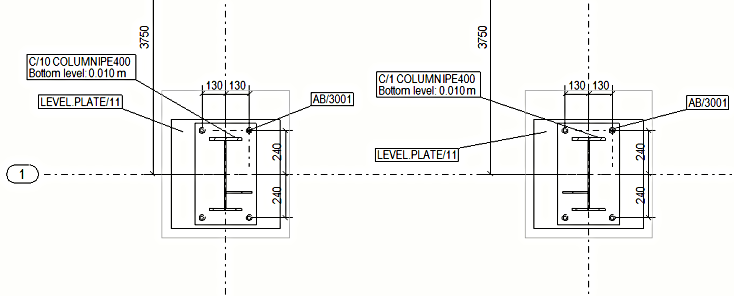

アンカープランを作成すると、アンカーロッドと水平プレートの両方が図面に表示されます。以下の図面では、アンカーロッドに"ANCHOR ROD"、水平プレートに"LEVELING PLATE"という名前がそれぞれ付いています。
