TEXT1、TEXT2、TEXT3
これはテンプレート属性です。テンプレート属性は、フィルタリングで使用したり、モデルからデータを取得して図面やレポートで使用したりできます。たとえば、レポートを作成するときに、Tekla Structures によって、レポート テンプレートに追加された属性が、対応するオブジェクト プロパティ値に置き換えられます。

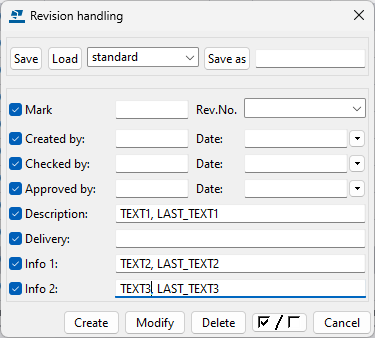

これらの属性を図面テンプレートで使用した場合は、図面のリビジョンの [リビジョン処理] ダイアログにある [説明]、[情報1]、[情報2] の各ボックスの内容が表示されます。REVISION リストでは、リビジョン履歴も表示します。
これらの属性を、印刷ファイル名スイッチとして使用することもできます。たとえば、図面の印刷ファイル名に 情報1 フィールドの内容を追加するには、
%TPL:REVISION.TEXT2%
を、[詳細設定] ダイアログで詳細設定 XS_DRAWING_PLOT_FILE_NAME_A、XS_DRAWING_PLOT_FILE_NAME_W、XS_DRAWING_PLOT_FILE_NAME_G、XS_DRAWING_PLOT_FILE_NAME_M、または XS_DRAWING_PLOT_FILE_NAME_C の値として追加します。
