SPECIAL_HOLE_1...5_X, SPECIAL_HOLE_1...5_Y
これはテンプレート属性です。テンプレート属性は、フィルタリングで使用したり、モデルからデータを取得して図面やレポートで使用したりできます。たとえば、レポートを作成するときに、Tekla Structures によって、レポート テンプレートに追加された属性が、対応するオブジェクト プロパティ値に置き換えられます。

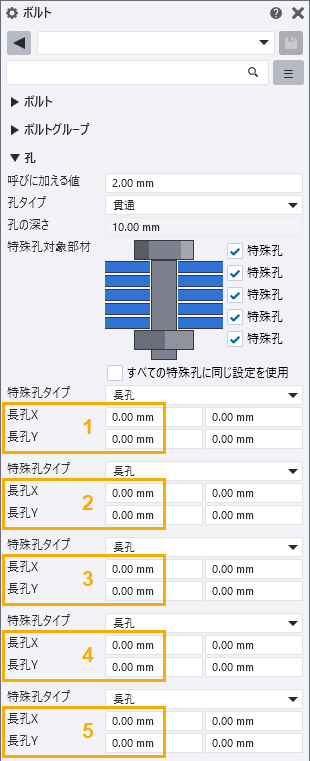

これらのテンプレート属性は、最大 5 つの接続部材について、ボルト グループまたは単一ボルトを使用して作成された長ボルト孔の x および y の領域を表示します。
|
|
x および y の各手当は、ボルトグループの x および y 方向に従います。
たとえば、SPECIAL_HOLE_1_X は、ボルト頭マークに最も近い最初の長部材のボルトグループのx方向の長孔の許容値を示します。SPECIAL_HOLE_5_Y は、5 つの長部材の y 方向の許容値を示します。
HOLE および BOLT コンテンツ タイプと共に使用します。
