Tekla Structures および Tekla PowerFab 製作管理システム間の相互運用性が強化され、Tekla PowerFab を使用する鉄骨詳細設計者とファブリケーターの間のシームレスで容易な連携が実現します。

Tekla PowerFab Connector を使用して、最新の工場カタログ、仕上げ、リアルタイムのファブリケーター ステータスを製作管理システムからすばやく簡単に取得できるようになりました。

さらに、購入、変更の追跡、および提出パッケージのモデル情報を製作管理システムに直接渡すこともできます。完全に統合されたこのコラボレーション エンドツーエンド ワークフローにより、提出される情報の正確性が確保されます。

Tekla PowerFab Connector は、データ転送における手作業での修正と競合の解決を減らし、製作と現場への納品の遅延、無駄な材質、プロジェクトの予算超過のリスクを最小限に抑えます。

Tekla PowerFab Connector は、Tekla Structures と Tekla PowerFab の間の相互運用性を強化し、コミュニケーションおよび提出プロセスを変革します。これにより、調達から製作まで (変更管理を含む)、プロジェクト全体ですばやく正確かつ簡単に設定して使用できるようになります。

(1) モデリング プロセス開始

(2) 購入申請 (ABM)

(3) ディテールの継続

(4) 製作図等の実際の情報の公開

(5) 製作開始

これで、製作図や部材ナンバリングの存在に関係なく、プロジェクトのどの段階でも簡単にデータを提出することができます。

以前の Tekla PowerFab へのエクスポート機能は、エンドツーエンド ワークフローをサポートする多くの新機能を導入するだけでなく、実際のプロジェクト ワークフローをサポートおよびガイドするために作り変えられました。以前のダイアログのすべての機能は、強化された新しい提出ワークフローにも存在しますが、必要なときに必ず使用することができます。

リボンには、エンドツーエンド コラボレーション ワークフロー用のツールが用意された、新しい [Tekla PowerFab] タブがあります。これらのツールは、プロジェクト チームが同じ情報を活用してコラボレーションするのに役立ちます。

Tekla PowerFab を使用するファブリケーターは、プロファイル、材質、仕上げのカタログをクラウド ストレージ経由で詳細設計者と共有できます。その後、詳細設計者は、プロジェクトでファブリケーターを使用してデータにアクセスすることを選択できます。

「ファブリケータの設定」を参照してください。

その後、新しいワークフロー機能により、ファブリケーターがサポートする正しいプロファイルと材質を使用可能になります。

オブジェクトを提出する前に、正しいファブリケーター設定を使用してモデルを検証できます。モデルは、手動、オブジェクト単位、または検証ツールを使用して自動的に検証できます。

[モデルの検証] ツールは、ファブリケーターに情報を提出する前に問題を見つけて修正するのに役立ちます。

このツールを使用することで、ファブリケーターに提出するプロファイル、等級、仕上げ、または部材が Tekla PowerFab を使用してファブリケーターに受け入れられ、データ交換が円滑に行われることを確信できます。

「Tekla PowerFab 提出の検証」を参照してください。

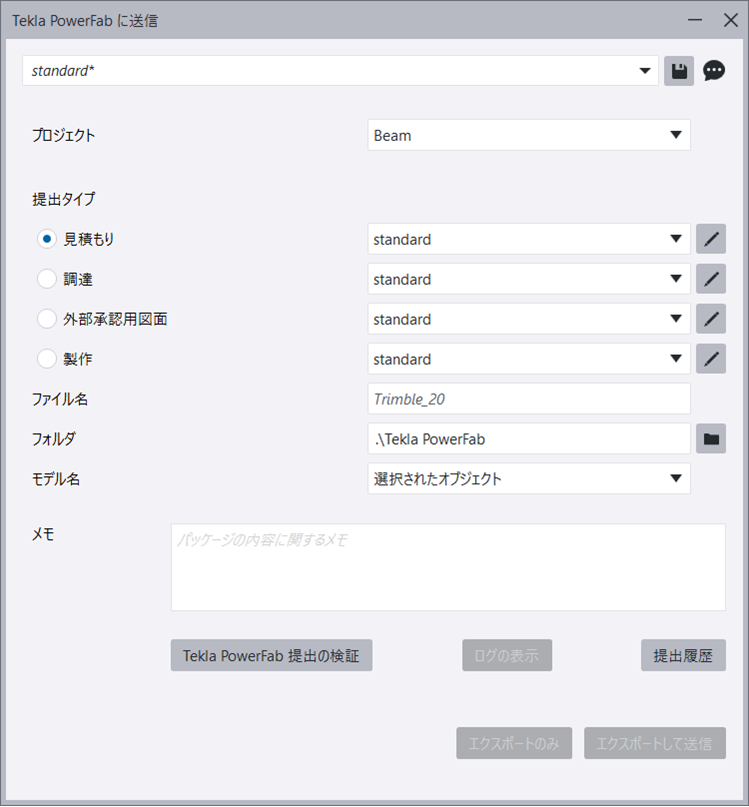

提出ツールを使用すると、プロジェクトのどの段階でも、さまざまなタイプのパッケージをエクスポートしてファブリケーターに提出できます。次のデータは、Tekla Structures からローカルにエクスポートして確認することも、見積もり、材質の注文、製作のために Tekla PowerFab に直接エクスポートすることもできます。

• IFC データ
• 調達用データ
• 図面および図面情報
• CNC データ

IFC データをファブリケーターにエクスポートして見積りを行うことができます。見積もり設定をご覧ください。

調達フェーズでは、材質購入用のファブリケーター用のパッケージを作成し、必要なプロパティを定義することができます。エクスポートされるファイル形式は .trb です。「調達設定」を参照してください。

図面の準備ができたら、外部承認プロセスのために図面をエンジニアリング オフィスに提出できます。図面が承認されると、製作のためにパッケージを提出する準備が整います。エクスポートされるファイル形式は .pfxt です。

以下を参照してください。

• 外部承認設定用の図面
• 製作の設定

シームレスなコラボレーションとコミュニケーションを実現するには、自分とファブリケーターの両方が接続している Trimble Connect プロジェクトを選択する必要があります。その後、ファブリケーターは Tekla PowerFab で提出物の通知を受け取ります。その後、ファブリケーターは提出物をレビューし、承認または却下して、コメントを送信できます。

現在のステータス、すべての提出物の内容、ファブリケーターのコメントを [提出履歴] で確認することができます。

「提出履歴の表示」を参照してください。

調達プロセスを管理するための新しい [調達コントロール] ツールがあります。これを使用して、購入する材質の注文番号を割り当てることができ、プロジェクトの後半で変更管理を行うことができます。このツールを使用すると、調達に影響を与える可能性がある変更点がモデルにあり、調達のためにパッケージを再送信する必要があるかどうかを簡単に確認することもできます。

さらに、既に調達した鋼材に加えられた変更を確認および追跡することもできます。

[ステータス共有] サービスが [Trimble Connect] リボン タブに追加されたため、使用が容易になり、Tekla PowerFab Connector ワークフローもサポートされます。

[ステータス共有] には、ファブリケーターのステータスをすばやく表示するための [Tekla PowerFab からのアクションのみ表示] スイッチがあります。

「新しくなったステータス共有」を参照してください。

Tekla PowerFab からのインポートは、別個の機能として引き続き使用できます。「Tekla PowerFab へのインポート」を参照してください。ステータスのインポートではなく、ステータス共有を使用することをお勧めします。
