図面のその他の改良点
Tekla Structures 2025では、図面プロパティ ダイアログを開く際のパフォーマンス、詳細なオブジェクト レベル設定、図面の寸法内容、図面のメモとマーク、解説図、図面鉄筋の金網ビュー、断面図と部分詳細ビュー ラベル、塗りつぶしパターン、および2Dライブラリを開く際のパフォーマンスも強化されています。
図面ダイアログの高速化
図面ビュー プロパティを開くのが非常に高速になりました
図面の [ビュープロパティ] ダイアログを最初に開いたときにキャッシュされるようになりました。これにより、現在の Tekla Structures セッションで再度開くたびに、より速く開くことができます。
この改良点は、Tekla Structures 2024 SP2 で既に導入されていました。
寸法作成ルールのプロパティを開く操作が大幅に高速化
[寸法作成ルールのプロパティ] ダイアログを開く時間が大幅に改善されました。
テーブル ベースのプロパティ ダイアログで正しく機能するボタン

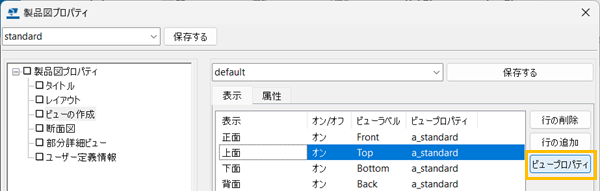

単品、キャスト ユニット、製品図の各プロパティの [ビューの作成] パネルにある [ビュープロパティ] ボタン、図面ビュー プロパティの [寸法] パネルにある [ルールの編集] ボタンなど、図面のテーブル ベースのプロパティ ダイアログの行で機能するボタンは、テーブル内で行をどのように選択するかに関係なく、初めてクリックしたときにすぐに機能するようになりました。以前は、ボタンを機能させるにはボタンを2回クリックする必要がありました。
さらに、図面ですべての従来のプロパティ ダイアログを開いたときのパフォーマンスも向上しました。
この改良点は、Tekla Structures 2024 SP4 で既に導入されていました。
詳細オブジェクト レベル設定におけるルール順序の改良

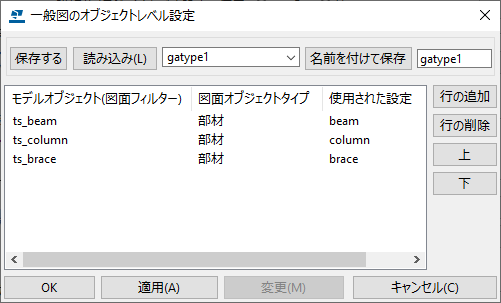

[行の追加] ボタンを使用して詳細なオブジェクト レベル設定のルール セットに新しいルールを追加するときにルールを選択すると、選択したルールの後に新しいルールが追加されるようになりました。以前は、新しいルールは常にルール セットの末尾に追加されていたため、[上] ボタンと [下] ボタンを使用してルールをルール セット内の目的の位置に配置する必要がありました。
この改良点は、Tekla Structures 2024 SP3 で既に導入されていました。
詳細なオブジェクト レベル設定の詳細については、「詳細なオブジェクト レベル設定の作成と適用」を参照してください。
寸法の改良点
角度寸法におけるグラディアンの使用
図面の角度寸法において、度の代わりにグラディアン (ゴン) を使用できるようになりました。
たとえば、橋とその下の道路の位置関係を示す一般図では、角度を度ではなくグラディアンで示すのが一般的です。

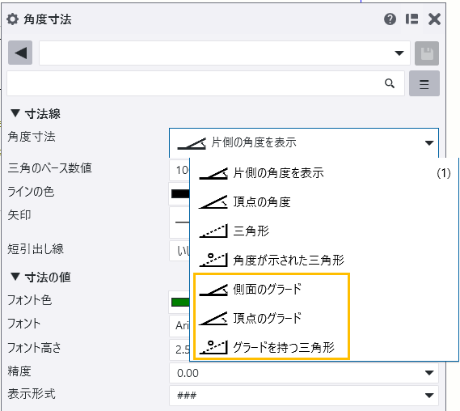

角度寸法プロパティ パネル、コンテキスト ツールバー、一般図寸法プロパティ、古い寸法プロパティ ダイアログで、新しいグラディアン オプションを使用できます。
側面のグラディアン
頂点の角度のグラディアン
グラディアンを持つ三角形
新しい詳細設定 XS_ANGLE_GRADIAN_SIGN を使用して、目的のグラディアン符号を設定することができます。デフォルト値は "g" です。この詳細設定は、[詳細設定] ダイアログの [図面のプロパティ] カテゴリーにあります。
この改良点は、Tekla Structures 2024 SP4 で既に導入されていました。
寸法プロパティの詳細については、「寸法プロパティ」を参照してください。
半径寸法の寸法線矢印記号をカスタマイズする
半径寸法に対しても、独自の寸法線の矢印シンボルを作成できるようになりました。
寸法線の矢印シンボルのカスタマイズについて詳しくは、「寸法線の矢印のカスタマイズ」をご覧ください。
鉄筋グループの寸法の改良点
ラベルで使用されるアソシエート マーク
[鉄筋グループ寸法] ツールにより、ラベルの作成にアソシエート マークが使用されるようになりました。拘束先のモデル オブジェクトが変更されると、鉄筋グループ寸法ラベルのユーザー定義情報が自動的に更新されるようになりました。
同じマークの結合
特殊マーク タブの新しい [同じマークの結合] 設定を使用して、重複するマークを 1 つのマークにグループ化することができます。
鉄筋セットで傾斜した鉄筋を寸法作成する
鉄筋セット内の傾斜した鉄筋を寸法作成できるようになりました。
[鉄筋グループ寸法] について詳しくは、「鉄筋グループ寸法」をご覧ください。
孔の寸法設定における円形の孔の認識の改良
ビュー ベースの寸法作成において、[孔寸法] 寸法により円形の孔がより適切に認識されるようになりました。したがって、少なくとも 8 つの点を持つ正多角形が円形の穴と見なされます。たとえば、丸い角処理が施されたポリゴン カットは、丸孔として認識されるようになりました。
ビューベースの寸法作成について詳しくは、「ビューレベルの自動寸法の追加」をご覧ください。
仕上げ材の寸法作成における改良点
-
ビューベースの寸法作成において、[1つの線で結合] オプション [名前] で仕上げ材がサポートされるようになりました。
-
[フィルター寸法] では、[寸法] リストからすべての点オプション (最後のオプション) を選択することにより、ポリゴン仕上げ材のすべての頂点の寸法を作成できるようになりました。
図面の注記とマークにおける改良点
値が適用されたアソシエート マークの作成
アソシエート マークを追加するための新しいコマンド、[現在の設定] が追加されました。デフォルト環境では、デフォルトでリボンから使用することができます。このコマンドを使用すると、アソシエート マークのプロパティの設定で [引出し線] に選択した値を使用してアソシエート マークを作成することができます。他の 3 つのアソシエート マーク コマンドでは、適用された値を [引出し線] 設定に使用することはできません。常に、各コマンドに定義された事前定義の値が使用されます。[引出し線付]、[引出し線なし]、または [指定方向]。
新しい [値が適用されたアソシエートマークの作成] コマンドは、コンテキスト メニューまたは図面プロパティ パネルのオブジェクト リストから [アソシエートマークの作成] コマンドを選択するか、[クイック起動] にコマンドを入力した場合、デフォルトで使用されます。
[現在の設定] コマンドがリボンに表示されない場合、リボン エディターを使用して追加できます。
この改良点は、Tekla Structures 2024 SP1 で既に導入されていました。
アソシエート マークについて詳しくは、「図面へのアソシエート マークの追加」をご覧ください。
マーク枠にフィッティングされたマークの背景
[非透過] オプションを選択すると、マークの背景が正確な枠の境界にフィッティングされるようになりました。以前は、テキストのみマスクされていました。
現在:
以前:
マーク プロパティの詳細については、「マーク プロパティ」を参照してください。
鉄筋グループ マーキングでラベルのアソシエート マークが使用される
鉄筋グループ マーキングで、ラベルの作成にアソシエート マークが使用されるようになりました。拘束先のモデル オブジェクトが変更されると、鉄筋グループ マーキングのユーザー定義情報が自動的に更新されるようになりました。
[鉄筋グループマーキング] について詳しくは、「[鉄筋グループ マーキング] アプリケーションによる鉄筋マークの追加」をご覧ください。
解説図の改良点
[鉄筋の解説図を作成] の新しい配置オプション
[鉄筋の解説図を作成] アプリケーションでは、新しい [位置] オプション [整列したブロック内のカスタム位置] を使用して、図面で選択した領域に曲げ形状と注記を配置できるようになりました。このオプションを選択すると、選択した領域の列に曲げ形状と注記が分配されます。デフォルトでは、列内のすべての鉄筋が垂直に配置されます。領域を選択するには、[ブロック位置を指示] ボタンをクリックします。[整列したブロック内のカスタム位置] は、[鉄筋の解説図とマーキング] 作成オプションを選択した場合のみ使用できます。この位置オプションを使用すると、[配置] の [水平に回転] オプションを使用して曲げ形状を水平に配置することもできます。
[鉄筋の解説図を作成] アプリケーションについて詳しくは、「[鉄筋の解説図を作成] アプリケーションによる鉄筋の解説図の作成」をご覧ください。
鉄筋解説図をミラーリングする
解説図プロパティで新しい [ミラー] オプションを使用して、オブジェクトレベルの鉄筋解説図プロパティによって、鉄筋マークの解説図を水平または垂直にミラーリングできるようになりました。
ミラーリングは、均等 および 個別 モードで使用できます。
この改良点は、Tekla Structures 2024 SP1 で既に導入されていました。
マークにおける鉄筋の解説図の詳細については、「鉄筋マークへの解説図の追加」を参照してください。
断面図と部分詳細ビューの再ラベル付けにおける改良点

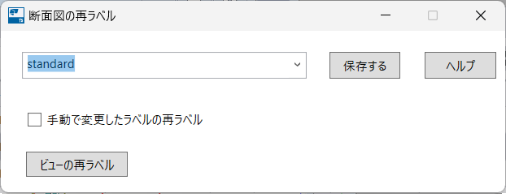

[断面図の再ラベル] と [部分詳細ビューの再ラベル] はアプリケーションに変更されました。以前はマクロでしたが、いくつかの制限がありました。アプリケーション用の新しいダイアログが追加されました。ダイアログでは、設定の保存と読み込みを行ったり、手動で変更したビュー ラベルのラベル変更を選択したりできます。場合によっては、断面図と部分詳細ビューに誤ったラベルが付けられることがありましたが、ビュー ラベルが正しく付けられるようになりました。
断面図と部分詳細ビューのラベル変更について詳しくは、「図面ビューの変更、配置、および整列」をご覧ください。
鉄筋金網ビュークリエータの改良点
図面での溶接金網ビューの作成の詳細については、「溶接金網ビューの作成」を参照してください。
ビューに金網ラベルを追加する

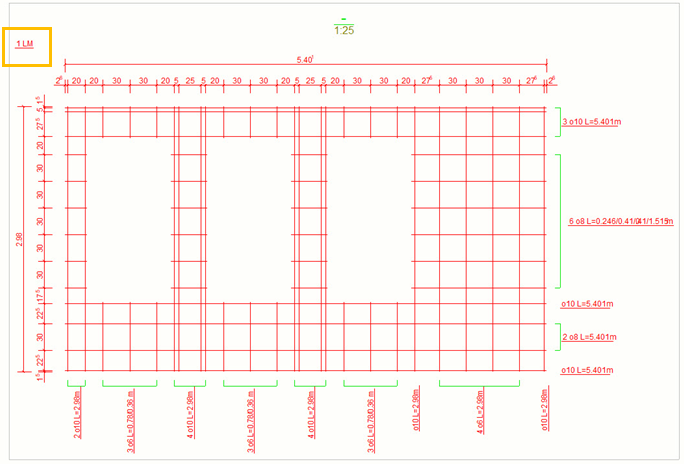

[鉄筋金網ビュークリエータ] ダイアログに [溶接金網ラベル] という新しいオプションが追加され、ビューの左上隅に溶接金網ラベルを追加できるようになりました。オプションは なし および [溶接金網位置] です。溶接金網マークの値は、溶接金網マーク番号 (ASSEMBLY.SERIAL_NUMBER) と製品名 (ASSEMBLY.NAME) で構成されます。
この改良点は、Tekla Structures 2024 SP1 で既に導入されていました。
コマンド ライン パラメーターのサポートが追加されました
コマンド ラインから [鉄筋金網ビュークリエータ] ツールを実行できるようになりました。
すべてのビュー タイプの溶接金網ビュー
正面ビューと背面ビューだけでなく、どのビュー タイプからも溶接金網ビューを作成できるようになりました。溶接金網ビューは、一般図のビューから作成することもできます。
ハッチング パターン定義ファイルの場所を変更する
ハッチング パターン定義ファイル hatch_types1.PAT ファイルは、\common\inp から \common\system に移動されました。これにより、XS_SYSTEM、XS_PROJECT、または XS_FIRM を使用して独自の設定ファイルを定義しやすくなります。ハッチング パターンのフォルダー検索順序が、他の設定ファイルと同じになりました (モデル フォルダー、XS_PROJECT、XS_FIRM、XS_SYSTEM、XS_INP)。
図面 2D ライブラリの改良点
2D ライブラリについて詳しくは、「図面内の 2D ライブラリ」をご覧ください。
テキストを別個の拡大/縮小する新しいオプション
[オプション] メニューの新しい [テキストの拡大/縮小] オプションを使用すると、図面のディテールの縮尺を変更するときにフォントの高さをロックまたは拡大/縮小できます。

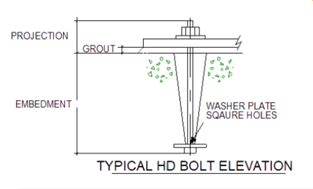

変更前 (テキストの拡大/縮小前):

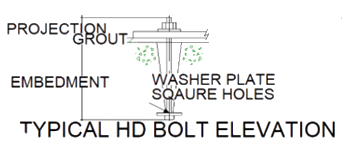

変更後 ([テキストの拡大/縮小] を選択済み):
2D ディテールの他の改良点
- ディテールの拡大/縮小が意図したとおり、かつ手順の説明どおりに機能するようになりました。
- 既存のビューにディテールを挿入したり、新しいビューを作成せずにディテールを用紙に配置したりしたときのディテールの縮尺が正確になりました。
- 色のディテールが正しく表示されるようになりました。
- マーク、寸法、テキスト、シンボルの縮小/拡大が機能するようになりました。
- 画像がサポートされるようになりました。
- リッチ テキストがサポートされ、リッチ テキスト ボックス内のテキストの縮小/拡大が機能するようになりました。
- テキストの引出し線に関する問題が修正されました。
- 2D ライブラリのディテールの円弧寸法が正しく機能するようになりました。
- [線の結合] コマンドの後に [元に戻す] コマンドを使用すると、重大なエラーが発生していました。この問題は修正されました。
- 古いバージョンの Tekla Structures のディテールが正しく認識されるようになり、縮尺の問題が発生しなくなりました。
- 古いディテールでもテキストの縮尺が正しくなりました。
