既存の結合マークに新しいマークを結合する
図面内の部材マーク、ボルト マーク、鉄筋マーク、または溶接マークの結合は、広く使用されている機能です。新しいマークを既存の結合マークに結合する際の柔軟性が高まり、新しいマークを結合するために既存の結合マークを最初に分割する必要がなくなりました。
既存の結合マークを選択すると、コンテキスト メニューで [マージ] コマンドを使用可能になったため、結合マークの元の位置を維持したまま、新しいマークを結合マークに結合できるようになりました。

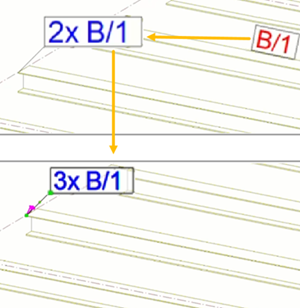

- 新しいマークを既存の結合マークに結合するには、新しいマークを選択し、結合マークを右クリックして [マージ] を選択します。
マークが結合され、結合マーク セットを 1 つ選択できるようになった場合、選択したすべての単一マークがその結合マーク セットに結合されます。複数の結合マーク セットを選択した場合、選択したすべての単一マークが、最後に選択した結合マーク セットに結合されます。
