自動分割線

この新規詳細コンポーネントを使用すると、鉄筋セットの長い鉄筋を分割する分割線を生成し、鉄筋がストック長さを超えないようにすることができます。

ハンチとリセス (82)

[設定] タブに、新しい設定 [キャスト ユニットの切り取り部の部材] が追加されました。この設定では、ハンチやリセスが部材を通過するときに回避されるキャスト ユニット部材のクラスまたは名前を定義することができます。

埋め込みアンカー (008)

[詳細設定] タブの [COG の鉄筋を含める] 設定で、キャスト ユニットの鉄筋の重量を COG 計算に含めるかどうかを選択できるようになりました。

辺と角鉄筋 (62)

[端部鉄筋] タブに、特定のかぶり厚を持つ複数の端部鉄筋のグループ、または部材の中央にある単一の端部鉄筋グループを作成することを選択できる新しい設定が追加されました。

スラブ・壁の開口部の鉄筋詳細 (84)

[端部鉄筋] タブで、孔の両側の端部鉄筋の作成を管理し、長さを定義できるようになりました。

長手方向鉄筋 (70)

[パラメーター] タブで、[カットを無視]、[クラスのカット]、[カット名] の各オプションを使用して、鉄筋をカットするかどうか、どのカットを無視するかを定義できるようになりました。

[溶接金網]、[溶接金網 (領域別)]

[継手] タブで、短いバーを右側に配置可能な [スプライス対称] の新しい非対称オプションを選択できるようになりました。

正方形柱の鉄筋 (83)

[側面鉄筋] タブで、角鉄筋と側面鉄筋のクランク寸法を別個に定義できるようになりました。

RC 階段 (95)

• 鉄筋 C、D、E、G、K の各タブで、追加の鉄筋のコメントと名前を定義できるようになりました。

• [バー H] タブで、上部鉄筋および下側鉄筋の間隔と開始/終了オフセットを別個に定義できるようになりました。

位置決めピン付きシーティング (75)

ナットを作成するとき、ナットをポリゴン タイプにするか、梁タイプにするかをプロファイルで定義できるようになりました。

鉄骨コンポーネントの溶接頭マーク

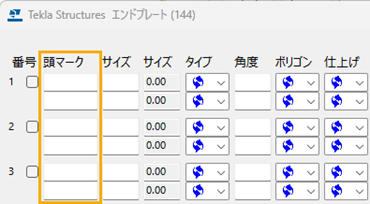

鉄骨コンポーネントの溶接ダイアログで、上下のライン溶接の溶接頭マークを定義できるようになりました。以前は、プロパティ パネルで頭マーク定義することのみできました。

頂点ハンチ (106)

[孔] タブで亜鉛メッキ孔を作成できるようになりました。

[ベース プレート (1004)]

[アンカー バー] タブで、ワッシャー (板) の製品位置番号を定義できるようになりました。

[ベース プレート (1004)]、[補剛ベース プレート (1014)]、[補剛ウェブ ベース プレート (1016)]、[ベース プレート (1042)]、[US ベース プレート (1047)]、[円形ベース プレート (1052)]、[テーパー柱ベース プレート (1068)]

• グラウトのキャスト ユニット種別は、現場打ちになりました。

• [アンカー バー] タブで、ベース プレートと、ベース プレート上に作成されたナットまたはワッシャーの間のギャップを定義できるようになりました。

• アンカー バー オブジェクトまたはベース プレート オブジェクトで特定のユーザー定義情報を報告可能にする新しいアンカー バーのタイプがベース プレート コンポーネントに追加されました。これらのベース プレート コンポーネントからアンカー バー オブジェクトを照会すると、次のユーザー定義情報の値が報告されます。RodSize、 RodMaterial、および EmbedmentThickness。

[スチフナー コネクション梁 (129)]、[フル デプス (184)]、[フル デプス拡張 (185)]

スチフナー プレートとガセット プレートに別個の溶接を使用できるようになりました。

[ボルト ガセット (11)]、[チューブ ガセット (20)]、[ガセット クロス (62)]

[ピクチャー] タブで、ガセットがメイン部材を通過するときに、反対側の面からガセット プレート延長寸法を定義できるようになりました。

[ボルト ガセット (11)]、[シーティング (30)]、[ハンチ (40)]、[スプライス ジョイント (77)]、[エンド プレート (101)]、[補正フランジ プレート付きエンド プレート (111)]、[スタブ (119)]、[クリップ アングル (141)]、[両面クリップ アングル (143)]、[シンプル シアー プレート (146)]

• [ボルト] タブで、ボルト コメントを定義できるようになりました。

• [ボルト] タブで、[ボルト コメント] は [コメント] に置き換えられました。

[ボルト ガセット (196)]、[L スプライス (175)]

• すべての部材に対して [仕上げ] プロパティを定義できるようになりました。

• すべての部材に対して [クラス] プロパティを定義できるようになりました。

ボルト-モーメント コネクション (134)

• すべての部材に対して [仕上げ] プロパティを定義できるようになりました。

• [フランジ プレート] タブの新しい [溶接開先] 設定で、溶接開先ポリゴン カットを作成するかどうかを選択できるようになりました。

組立て材 (S6)

[パラメーター] タブのレーシングの配置と同様の方法で、目板の配置を定義できるようになりました。

梯子 (S60)

• [ケージ] タブで、左または右のステップ タイプでケージが作成されたときに垂直鉄筋の長さの投影を定義できるようになりました。

• [ケージ] タブには、側桁の内面にフープを作成する新しい O 型フープがあります。



• 新しい [アンカー バー] タブで、ボルトとカスタム コンポーネントのどちらをアンカーとして使用するかを定義できるようになりました。

• [支持材等] タブで、折れ梁として支持材を作成するよう選択できるようになりました。



[クリップ アングル (141)]、[両面クリップ アングル (143)]

コンポーネントを梁から梁へのタイプのジョイントで使用するときにも、シート配置角度を作成できるようになりました。

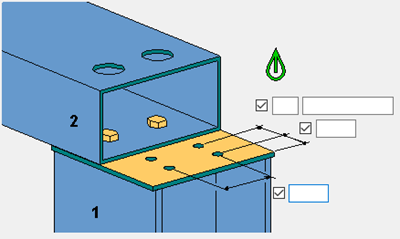

間柱･レール (100)

複数行のボルトを定義できるようになりました。

[ガセット クロス (62)]、[コーナー ガセット ラップ付 (63)]

[ブレース接合] タブで、L プロファイルまたはプレート ジョイント ガセットのボルト メイン部材をブレースに定義できるようになりました。

補強プレート (1022)

[ダブラー プレート] タブで孔径の値として 0.0 定義すると、孔が作成されなくなりました。

エンド プレート (29)

新しい [孔] タブでエンド プレートに亜鉛メッキ孔を作成できるようになりました。

[エンド プレート (101)]、[補正フランジ プレート付きエンド プレート (111)]

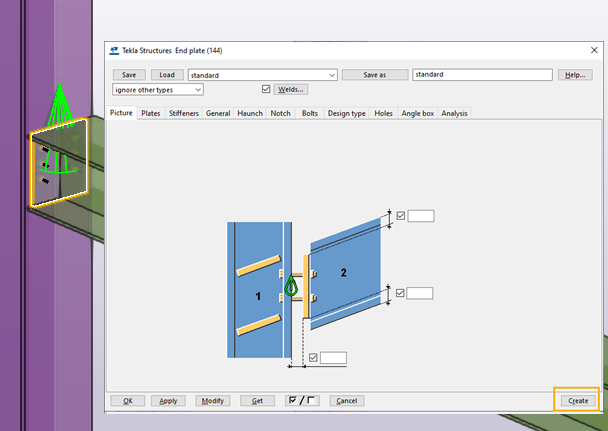

エンド プレート (144)

[プレート] タブで、エンド プレートの下にシート プレートが作成されるかどうかを定義できるようになりました。シート プレートの厚さを定義すると、シート プレートが作成されます。

ハンドレール (1024)

[部材] タブで、トウ プレートがプレートとして作成されるか、特定のプロファイルを持つ梁として作成されるかを定義できるようになりました。

[ハンチ (40)]

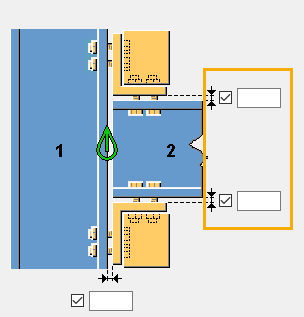

[追加プレート] タブで、左右の上下ボルト プレートの水平オフセットを定義できるようになりました。

結合プレート (14)

[部材] タブの [プレートを中央に配置] で、プレートをジョイント原点の中心として作成するかどうかを選択できるようになりました。

両面 根太-柱 (162)

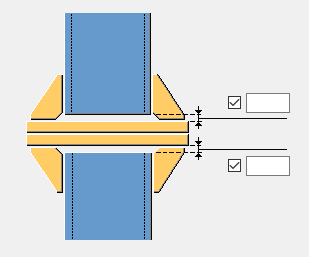

[スタビライザー] タブで、手前側スタビライザー プレートと向う側スタビライザー プレートに別個の垂直オフセットを定義できるようになりました。

根太 - 柱 1 (161)、両面 根太-柱 (162)

[部材] タブで、スチフナーがキャップ プレートの下に作成されることを定義できるようになりました。

根太 - 柱 2 (163)

シートを 2 つのプレートとして作成することを選択した場合、[切欠き] タブで、垂直プレートの角処理を作成し、寸法を定義できるようになりました。

JP 小梁ガセット B (185)

[ハンチ] タブでハンチ プレートを作成できるようになりました。

梯子 (S35)

[ピクチャー] タブには、側桁の内面にフープを作成する新しい O 型フープがあります。

L プロファイル ベース (1020)

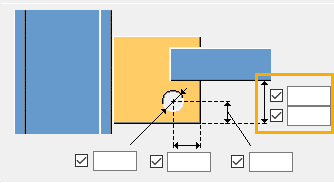

[ボルト] タブで、ベース プレートでボルト カット長さ、長孔、ボルト数とボルト間隔を定義できるようになりました。

アングル スプライス (175)

[部材] タブで、部材の製品位置番号と [クラス] プロパティを定義できるようになりました。新しい [パラメーター] タブで角処理を定義することができます。

手すり・マルチ梁 (S84)

[部材] タブで、トウ プレートがプレートとして作成されるか、梁プロファイルとして作成されるかを定義できるようになりました。

補剛エンド プレート (65)

[パラメーター] タブで、ガセット プレートの四隅すべてに角処理を作成できるようになりました。

平面から平面へのレール付け (90)

[パラメーター] タブで、手摺を折れ梁として作成することを選択できるようになりました。

手すり (S77)

• [レール] タブに、新しい設定 [端部手摺材を接続] が追加されました。この設定では、クロージャと最初または最後の支柱の間にジョイントを作成するかどうかを選択できます。

• 最初と最後の支柱にある中段レールの切断は、支柱の片側のみカットするようになりました。

パイプ継ぎ手 (124)

• [パラメーター] タブで、メイン部材と副部材の異なる溶接ギャップを定義できるようになりました。



• [部材] タブで、リング プレートを作成できるようになりました。

[シート継手 1 (52)]、[シート継手 2 (54)]、[シート継手 3 (59)]、[シート継手 4 (57)]

[ピクチャー] タブで、上部シートと下部シートの垂直オフセットを別個に定義できるようになりました。

[副部材ボルト] タブで、ボルトを 2 つのボルト グループに分離できるようになりました。デフォルトでは、ボルトは 1 つのボルト グループとして作成されます。

シート継手 9 (73)

[パラメーター] タブで、副部材に 3 つの異なるタイプのノッチ カットを指定できるようになりました。

[シーティングキャップ (37)]、[シーティング (39)]

[ボルト] タブで、ボルトを削除できるようになりました。

スプライス ジョイント (77)

メイン部材または副部材と、内部フランジ プレートまたは外部フランジ プレートの間の溶接に溶接 8 を使用できるようになりました。

階段 (S71)

steps.dat ファイルでボルト間の複数の水平距離を指定できるようになりました。オプション l で、角括弧間の複数の距離の指定がサポートされるようになりました。

[支柱ダブル プレート (87)]、[階段ベース (1039)]

[ボルト] タブで、ボルト付けの方向を定義できるようになりました。

支柱 (S76)

• カスタム コンポーネントとして支柱を作成できるようになりました。

• 最初の支柱に追加の高さを定義できるようになりました。以前は、最初と最後の支柱に同じ値が使用されていました。

[スチフナー エンド プレート (1014)]、[補剛ウェブ エンド プレート (1016)]、[単純ベース プレート 2 (1031)]、[階段ベース (1038)]、[階段ベース (1039)]、[ベース プレート (1042)]、 [階段ベース (1043)]、[US ベアリング プレート (1044)]、[US ベース プレート (1047)]、[円形ベース プレート (1052)]、[ベース プレート (1053)]、[ボックス柱ベース プレート (1066)]、[テーパー柱ベース プレート (1068)]

[ボルト] タブで、ボルト コメントを定義できるようになりました。

スチフナー済みエンド プレート (27)

• [パラメーター] タブで、副部材ウェブ軸からのガセット プレートのオフセットとガセット プレートからのスチフナーのオフセットを定義できるようになりました。



• [部材] タブで、フィッティング プレートの高さ、幅、クラスを定義できるようになりました。

[スチフナー エンド プレート (27)]、[スタブ (28)]、[シーティング キャップ (37)]、[シーティング (39)]、[ハンチ (40)]、[補剛エンド プレート (65)]、[クリップ アングル (141)]、[両面エンド プレート (142)]、[エンド プレート (144)]、[スチフナー (1003)]

以前は、デフォルトの角処理値は最も近い 5 mm に丸められていました。プロファイルの半径がデフォルト値として使用されるようになりました。

スチフナー (1003)

[部材] タブで、スチフナーの [仕上げ] プロパティを定義できるようになりました。

スタッブ接続 (119)

• 新しい [上部/下部プレート] タブで、上部/下部両方の表側スチフナーと水平線の間の角度を定義できるようになりました。以前は、下部アングルのみ定義することができました。傾斜した状態や斜めの状況では角度は定義できません。

• [ピクチャー] タブで、上下のプレート幅を定義できるようになりました。

タワー 1 斜材 (87)

[ボルト] タブで、孔タイプ、長孔の回転、長孔を作成する部材を指定できるようになりました。

[チューブ クロス (22)]、[シンプル シアー プレート (35)]、[せん断プレート チューブ柱 (47)]、[シアー プレート ビルドアップ T (69)]、[上部フランジへの溶接 (147)]

[ボルト] タブで、ボルト付けの方向を定義できるようになりました。

[チューブ ガセット (20)]

• [ブレース接合] タブで、ブレースに近い方のコネクション プレート側のコネクション プレートにも角処理を作成できるようになりました。



• 柱にガセットを作成するとき、[ガセット] タブで、ガセット プレートに 4 つの角処理を作成できるようになりました。

両面クリップ アングル (143)

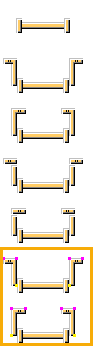

[部材] タブに、クリップ アングルの角が角処理される 2 つの新しい安全コネクション タイプが追加されました。

両面エンド プレート (142)

[ノッチ] タブには、メイン梁フランジの縁端からのサイズと、メイン梁の上部フランジの外側の縁端からのサイズを測定する新しいノッチ サイズ オプションが追加されました。

US ベース プレート (1047)

[パラメーター] タブで、ボルトまたは孔を選択するオプションが削除されました。

USベアリング プレート (1044)

• [スチフナー] タブと [スチフナー 2] タブで、スチフナー ポリゴン回転角度とスチフナー回転角度を定義したり、左右スチフナーの形状と角処理タイプを別個に設定したりできるようになりました。

• コンポーネント内のすべての部材に対して [クラス] プロパティを定義できるようになりました。

• [アンカー バー] タブで、アンカー プロファイルの製品マーク頭文字および開始番号を定義できるようになりました。

補剛ウェブベースプレート (1016)

スチフナーが傾斜しているとき、ウェブ スチフナーで角処理を作成できるようになりました。

梁 - 梁溶接 (123)

[角処理] タブに、副梁ウェブ角処理に使用できる新しい角処理タイプが追加されました。

溶接開先 (44)

[パラメーター] タブで、副梁ウェブ角処理に使用できる 2 つの新しい角処理タイプが追加されました。

溶接されたガセット (10)

[ブレース接合] タブで、副部材に丸みを帯びたノッチを作成することを選択できるようになりました。

[ブレーシング (S55)]、[垂直ブレース (S56)]

[パラメーター] タブで、斜めブレースと垂木の接続に使用されるサブジョイントの [クラス] プロパティを定義できるようになりました。

木製母屋受け金物 (15)

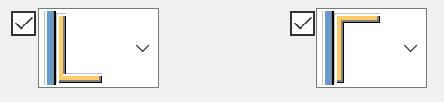

[部材] タブで、[L 位置] の反転オプションを選択して、プロファイルの短辺をメイン部材に溶接できるようになりました。

[階段木製板 (S72)]、[折れ梁ステップ (S73)]

すべての部材に対して [仕上げ] プロパティを定義できるようになりました。

ガセット クロス ラップ付 (60)

• 溶接 8 を使用して、カバー プレートとガセット間に溶接を作成できるようになりました。

• [ガセット] タブでは、ガセットとコネクション プレートまたはクリップ アングル間の許容精度を定義できるようになりました。



[ガセット ラップ付 (58)]、[チューブ ガセット ラップ付 (59)]、[ガセット クロス ラップ付 (60)]

[ガセット取付け 1] および [ガセット取付け 2] タブと、[ガセット ボルト 1] タブで、ボルトのコンポーネント メイン部材としてガセットとクリップ アングル (L プロファイル) のどちらが設定されるかを選択できるようになりました。

[階段 Z 板 (S74)]

[Z 形ステップ] タブでステップ プロファイル頭マークを定義できるようになりました。

埋め込みアンカー (8)

[配置] タブの [設定ファイルの参照] ボックスに、256 文字までの長いファイル パスを入力できるようになりました。以前は、パスの最大長は 80 文字でした。

Tekla Structures サービス パック 1

RC 階段 (95)

バーL の鉄筋を使用して 、コンポーネントによって作成されたすべての踏み板を補強できるようになりました。以前は、補強するステップ数は 34 まででした。

Tekla Structures サービス パック 1

[ベース プレート (1004)]、[ベース プレート (1042)]

[アンカー バー ] タブでグラウト のクラスを指定できるようになりました。

Tekla Structures 2024 サービス パック 3

[フル デプス拡張 (185)]、[JP 小梁ガセットB (185)]

[プレート] タブでタブ プレートの下部コーナー処理を定義できるようになりました。

Tekla Structures サービス パック 1

[スチフナー エンド プレート (27)]

[部材] タブの [ポリゴン溶接を使用] 設定で、エンドプレートの上下と梁フランジの間隔が 2 mm 未満の場合にポリゴン溶接を使用するかどうかを選択できるようになりました。

Tekla Structures 2024 サービス パック 5

スチフナー (1003)

[パラメーター] タブで、コンポーネントが溶接部材の組み合わせとして作成された入力部材を検索するかどうかを選択できるようになりました。

Tekla Structures サービス パック 3

スタッブ接続 (119)

• [ピクチャー] タブで、スタブのサイズを、メイン部材の中心線から最初のエンド プレートの外縁端までの距離として定義できるようになりました。

• [ピクチャー] タブで、メイン部材ウェブからの上プレートと下プレートのオフセットを定義できるようになりました。

• [部材] タブでエンド プレート 1 の垂直オフセットを定義できるようになりました。

Tekla Structures サービス パック 1

[チューブ ガセット (20)]

• [ガセット] タブに、角処理を作成するための新しい設定が追加されました。メイン部材のフランジ間にガセットを作成するとき、ガセット プレートに 4 つの角処理を作成できるようになりました。以前は、2 つの角処理を作成できました。

• 以前は、ガセット プレート上の角処理は、1 つの副部材でジョイントを使用した場合のみ作成されていました。この問題は修正され、複数の副部材の角処理も作成されるようになりました。

Tekla Structures サービス パック 1
