BCF トピックを使用した問題追跡の改良

[BCF トピック] は Tekla Structures 2024 で導入され、Tekla Structures 2024 サービスパックでいくつかの改善がリリースされました。たとえば、参照モデルのサポートにより、Tekla Structures でレビュー可能になります。たとえば、Autodesk Revit などの他のソフトウェアで作成されたモデルを提供するプロジェクト関係者とコミュニケーションが取れるようになりました。さらに、サードパーティ製アプリケーションから生成され、Solibri から Tekla Structures など、Tekla Structures に読み込まれる BCF トピックのサポートも強化されています。

主な改良点は次のとおりです。BCF トピックの修正の詳しいリストについては、Tekla Structures 2024サービスパックのリリースノーツをご覧ください。

ネイティブ Tekla Structures モデルオブジェクトが Trimble Connect プロジェクトに .tekla ファイルとしてエクスポートされる

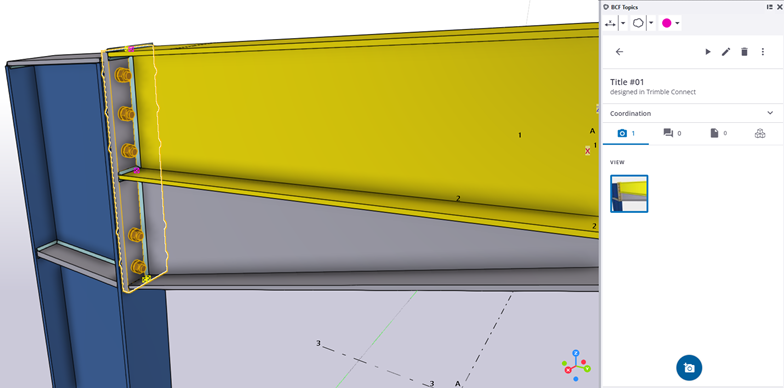

トピックビューでの選択したオブジェクトと非表示オブジェクトのサポートが追加されました。Tekla Structures から .tekla ファイルとしてアップロードされたモデルを操作しているとき、Tekla Structures でトピックビューを読み込んで保存すると、選択したオブジェクトと非表示のオブジェクトに関する情報が含められるようになりました。

Tekla Structures に参照モデルとして挿入されたサードパーティ IFC ファイル

Tekla Structures に参照モデルとして挿入されたサードパーティ IFC ファイルについて、以下の点が改良されました。

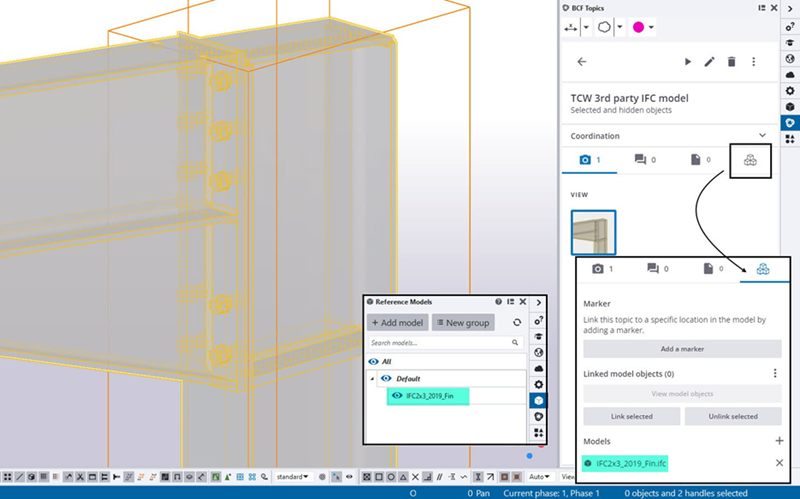

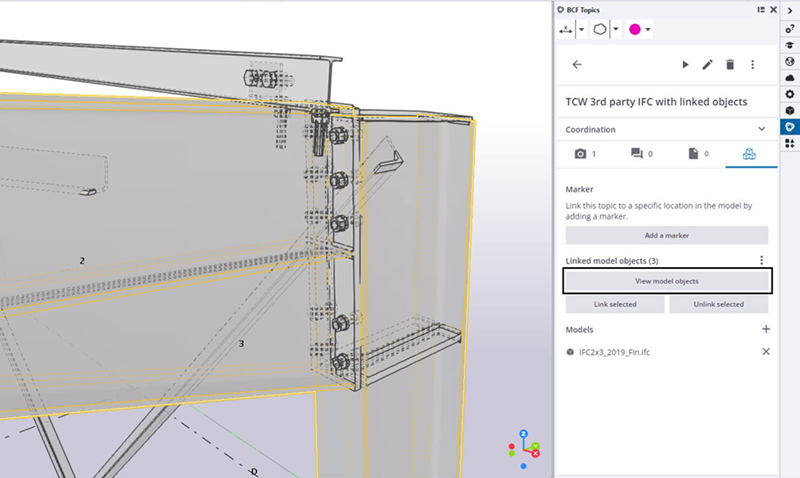

BCF トピックのリンクされたオブジェクトのサポートが追加されました。Tekla Structures で IFC 参照モデルを操作するとき、Trimble Connect で作成された BCF トピックにリンクされているオブジェクトがハイライトされるようになりました。

Tekla Structures で BCF トピックにリンクされているオブジェクトは、Trimble Connect で [モデルオブジェクトの表示] をクリックしてもハイライトできない点に注意してください。このようなオブジェクトは、引き続き Tekla Structures で視覚化できます。
トピックビューでの選択したオブジェクトと非表示オブジェクトのサポートが追加されました。Tekla Structures で IFC 参照モデルを操作するとき、Trimble Connect で作成されたトピックビューを読み込むと、選択したオブジェクトと非表示オブジェクトに関する情報が含まれるようになりました。

Trimble Connect で作業するとき、Tekla Structures で作成されたトピックビューを読み込むと、選択したオブジェクトや非表示オブジェクトに関する情報が含まれない点に注意してください。このようなビューは、引き続き Tekla Structures で正常に視覚化できます。

Tekla Structures にオーバーレイモデルとして挿入されたサードパーティ IFC ファイル

Tekla Structures にオーバーレイモデルとして挿入されたサードパーティ IFC ファイルについて、以下の点が改良されました。

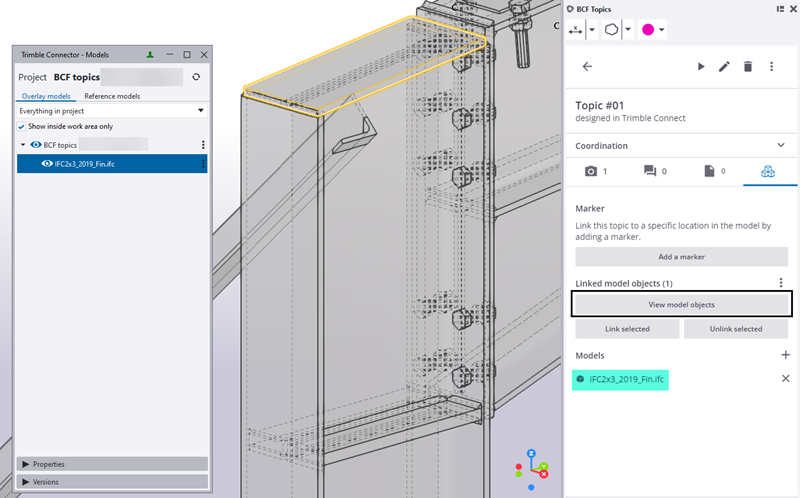

BCF トピックのリンクされたオブジェクトのサポートが追加されました。Tekla Structures で IFC オーバーレイモデルを操作するとき、Trimble Connect で作成された BCF トピックにリンクされているオブジェクトがハイライトされるようになりました。

さらに、Tekla Structures の BCF トピックにオブジェクトをリンク可能になり、Trimble Connect で [モデルオブジェクトの表示] をクリックすると、それらのトピックがハイライトされます。

リンクされた製品のリンクおよび表示は、オーバーレイモデルのある Tekla Structures ではサポートされていない点に注意してください。

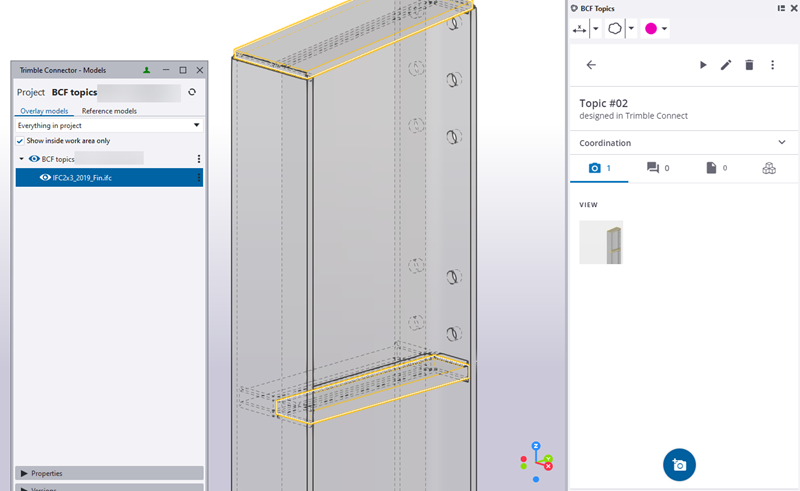

トピックビューでの選択したオブジェクトと非表示オブジェクトのサポートが追加されました。Tekla Structures で IFC オーバーレイモデルを操作するとき、Trimble Connect で作成されたトピックビューを読み込むと、選択したオブジェクトと非表示オブジェクトに関する情報が含まれるようになりました。

Trimble Connect で作業するとき、Tekla Structures で作成されたトピックビューを読み込むと、選択されたオブジェクトや非表示オブジェクトに関する情報が含まれない点に注意してください。選択したオブジェクトが含まれるビューは、引き続き Tekla Structures で表示できます。オーバーレイモデルを操作しているとき、Tekla Structures でオブジェクトを非表示にすることはできません。

サードパーティアプリケーションで作成された BCF トピック

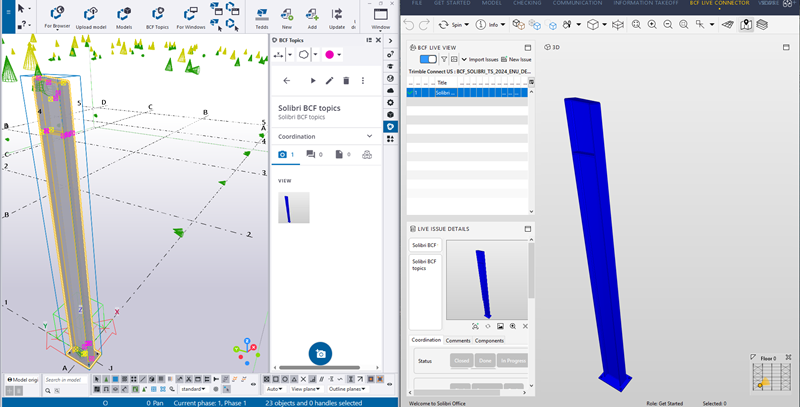

Solibri などのサードパーティアプリケーションで作成され、Tekla Structures に読み込まれた BCF トピックについては、より多くのオブジェクト状態のサポートが追加されました。Tekla Structures でトピックビューを読み込むと、選択したオブジェクトと非表示オブジェクトがモデルビューに正しく表示されるようになりました。
