2025 ソフトウェア リリースでは、Tekla Structures で生成されたモデルから Tekla Structural Designer で解析モデルを作成するための新しいアプローチが導入されました。このアプローチは、設計の初期段階で解析・断面算定を行う、Tekla Structures を使用するエンジニアを特に対象しています。

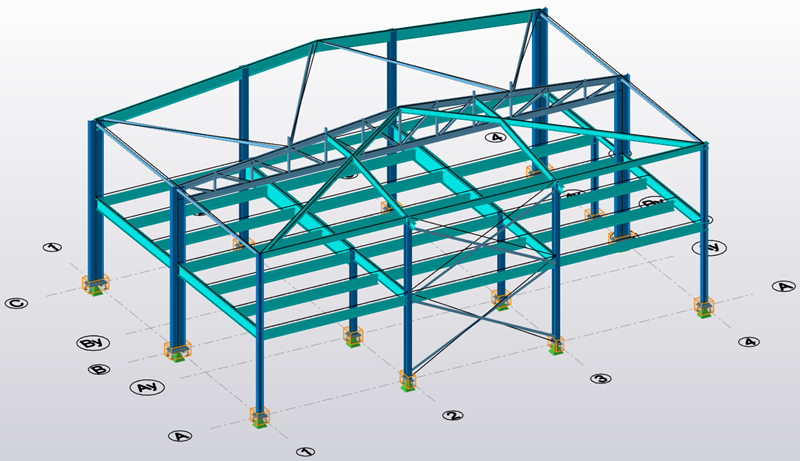

全体の転送は、Tekla Structures 内の形状部材の位置に基づいて行われます。統合ではファイルベースの転送が使用されます。つまり、Tekla Structural Designer と Tekla Structures が同じコンピューター上にある必要はありません。

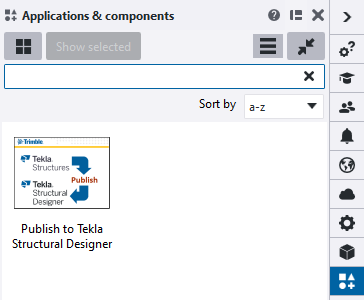

最初のエクスポート プロセスを実行するには、[Tekla Structural Designer に出力] 拡張機能を使用します。この拡張機能は、Tekla Warehouse からダウンロードできます。

このバージョンの焦点は鋼構造にあり、梁、柱、ブレースなどの主要な構造部材の統合をカバーしています。

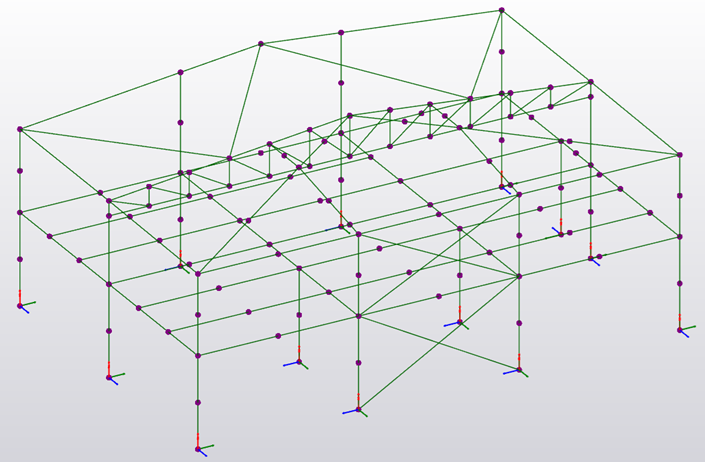

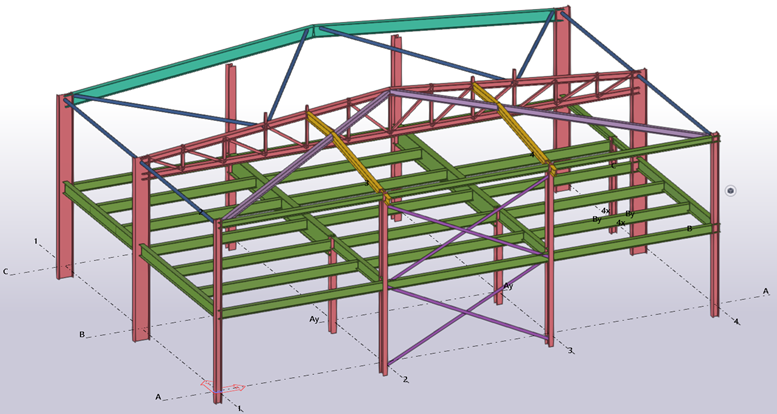

Tekla Structural Designer へのインポート時、解析モデルが生成され、すぐに使用できる接続された解析可能モデルが作成されます。Tekla Structures での準備作業は必要ありません。

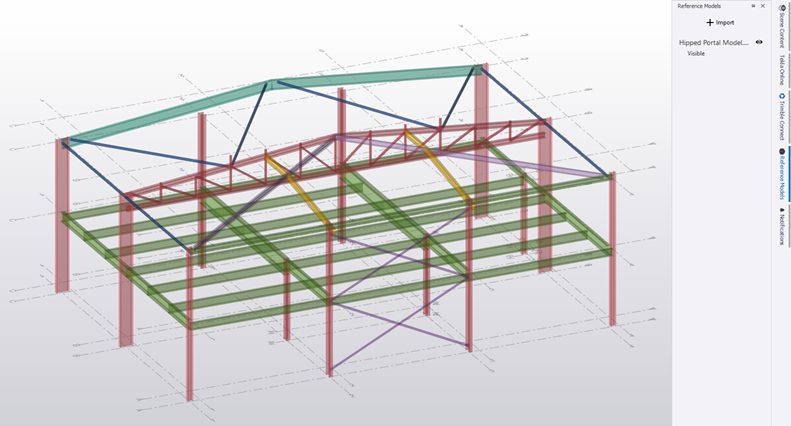

Tekla Structural Designer では、参照モデルを使用することにより、BIM モデルを正確かつ視覚的に表現することができます。この表現は、手動のモデリング プロセスに使用したり、生成された解析・断面算定モデルの基礎として使用したりできます。

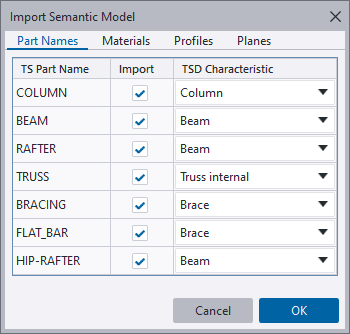

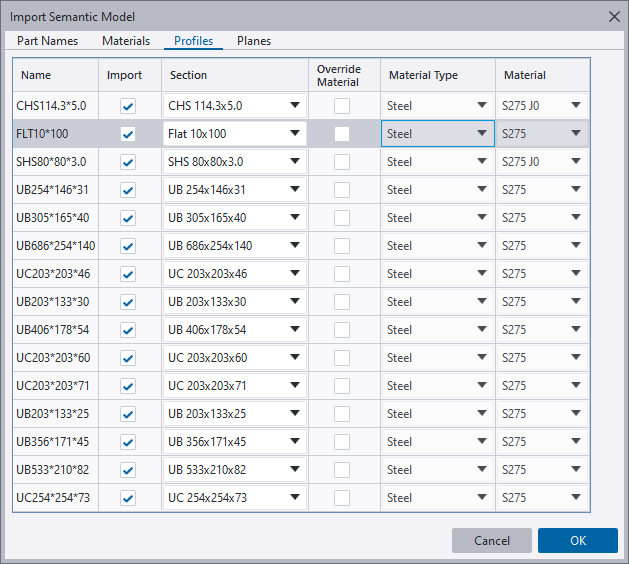

部材カテゴリー、プロファイル サイズ、材質の等級の変換は自動的に完了します。部材名カテゴリーをフィルタリングし、モデルの構造的に重要な部材のみインポートできます。プロファイル変換は、地域の設定と幾何学的断面に基づいて行われます。これらすべてにより、マッピング ファイルや手作業を必要とせずに、すばやく正確に転送することができます。

その結果、エンジニアの要件を満たす、すばやく正確でシームレスな統合プロセスが実現します。

解析・断面算定は、Tekla Structural Designer で実行することも、生成された解析モデルを既存のネイティブ リンクを使用してエクスポートすることもできます。

Tekla Structures 2025 では、関連する建設および製作情報を転送できるよう改良されました。この情報をユーザー定義情報 (UDA) として Tekla Structural Designer から Tekla Structures に統合できるようになりました。この機能強化により、エンジニアおよび詳細設計者間のコミュニケーションと統合エクスペリエンスが強化されます。

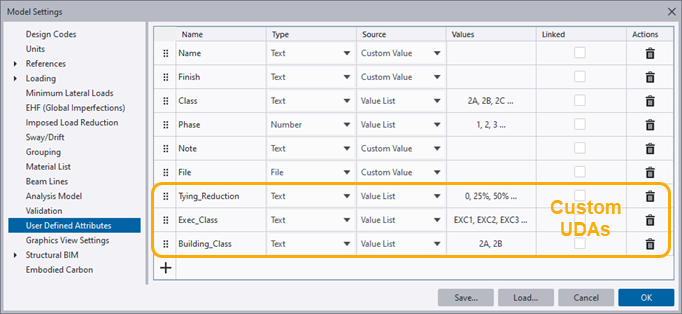

Tekla Structural Designer でユーザー定義情報に保存された情報は、Tekla Structures に直接インポートできます。

その後、ユーザー定義情報を建設および製作モデルで使用可能にすることができます。このワークフローには、ユーザーが生成した属性情報も含まれており、Tekla Structures モデラーの要件に合わせて完全にカスタマイズできます。

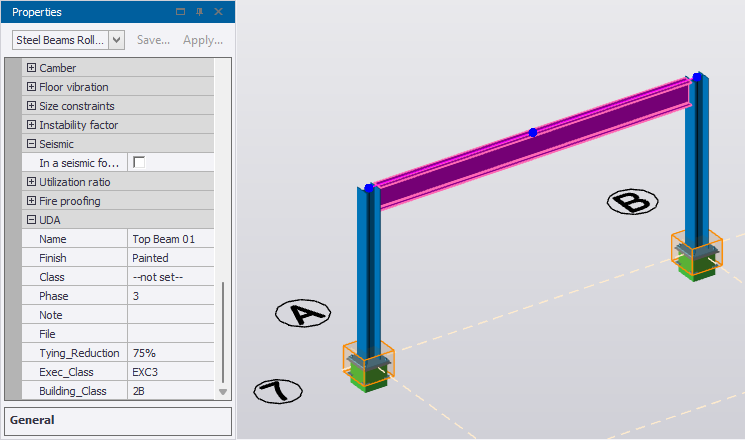

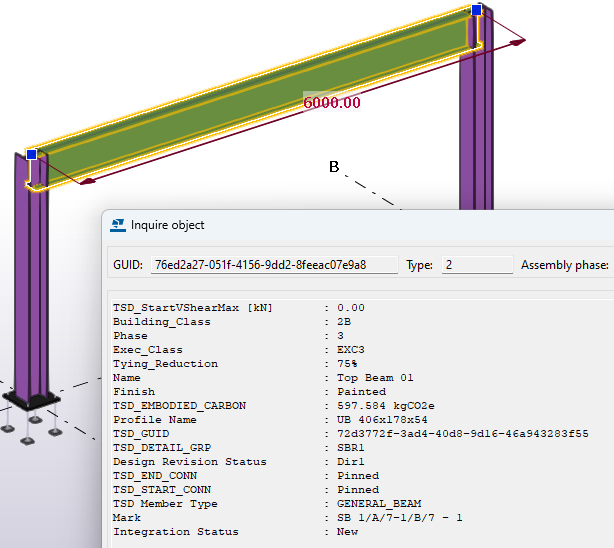

エンジニアにとって、自動化された統合プロセスは手作業によるやり直しを減らしてくれ、プロジェクト全体の要件を満たすのに十分な柔軟性を備えています。統合されたユーザー定義情報は、インポートされた部材に自動的に割り当てられ、[情報] コマンドを使用して表示できます。

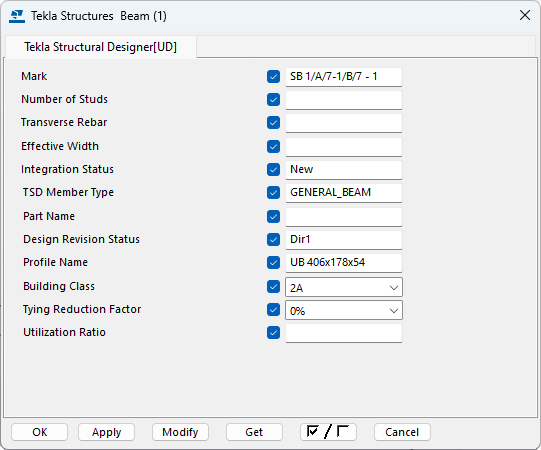

カスタム パラメーターを含むユーザー定義情報パラメーターを Tekla Structures objects.inp ファイルに追加することができます。これにより、属性を部材プロパティ ダイアログに直接表示可能になり、詳細設計者に柔軟なユーザー エクスペリエンスを提供できます。

この情報は、作成されたドキュメントに取り込まれ、必要に応じてデジタル モデル転送に含めることができます。

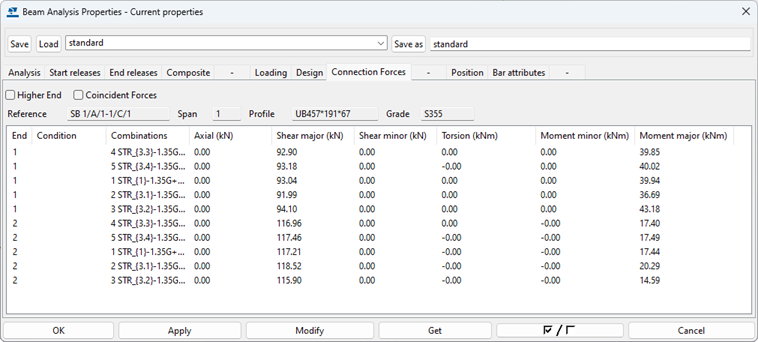

Tekla Structures 2025 の更新では、ジョイント力の表示にいくつかの重要な変更が加えられました。モデル データベースに追加されたジョイント力は、各部材の解析プロパティ ダイアログの新しい [ジョイント力] タブまたは [ベースプレート力] タブで表示できます。

この機能は、すべてのサードパーティ開発者が設計力データを Tekla Structures モデルに転送するために使用でき、力の基本的なエンベロープや解析要素の潜在的な過剰設計を回避することができます。ジョイント力はすべての統合部品に含まれており、すべての設計ケースと組み合わせがカバーされます。この改良は、ジョイント設計のワークフローの向上に直接つながります。

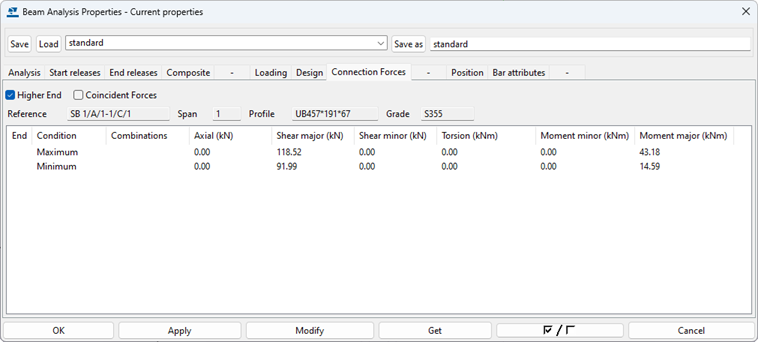

部材の解析プロパティ ダイアログにある使いやすい高速なチェックボックスを使用して、最大および最小ジョイント力をフィルタリングします。

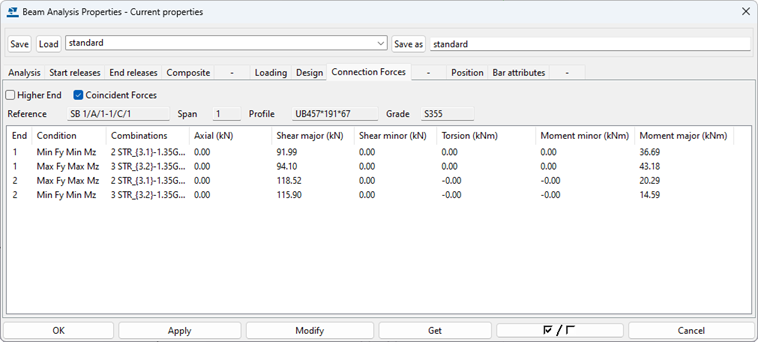

このフィルタリングは、合致する力の値を含めることによりさらに強化できます。

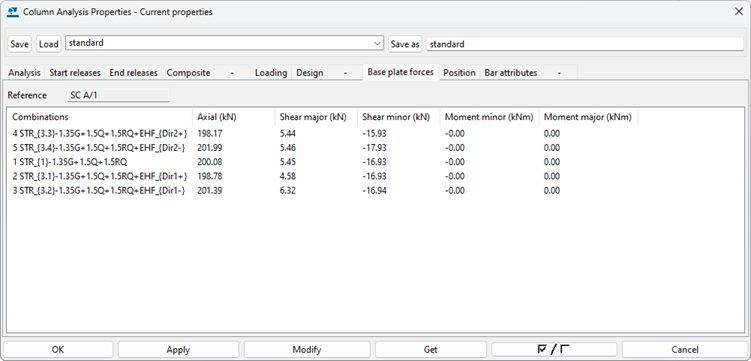

柱部材の場合、ベースプレート力が [ベースプレート力] タブに表示され、ジョイントと基礎の設計に必要となる正確な値が得られます。

ジョイント力は、Tekla Structural Designer からのインポートによって自動的に入力されます。この転送は、Tekla Structural Designer モデルのすべての統合部材をカバーし、解析されたすべての荷重組み合わせをサポートします。

Tekla Structures では、設計ケースごとに設計データとジョイント力が自動的に共有および保存されます。これは、接続設計の詳細設計者にとって大きなメリットとなり、このすべての情報に単一の真実を提供します。
