この機能を使用して図面を作成するには、クラウドに図面のコレクションが必要です。このサービスは以前の図面から学習できるため、コレクションに追加した図面が多いほど、より良い結果が得られます。

• モデル内の製品またはキャスト ユニットを選択し、[図面とレポート] リボン タブで [AI クラウド製作図] をクリックします。

  コンテキスト メニュー、コンテキスト ツールバー、または [クイック起動] からコマンドを起動することもできます。

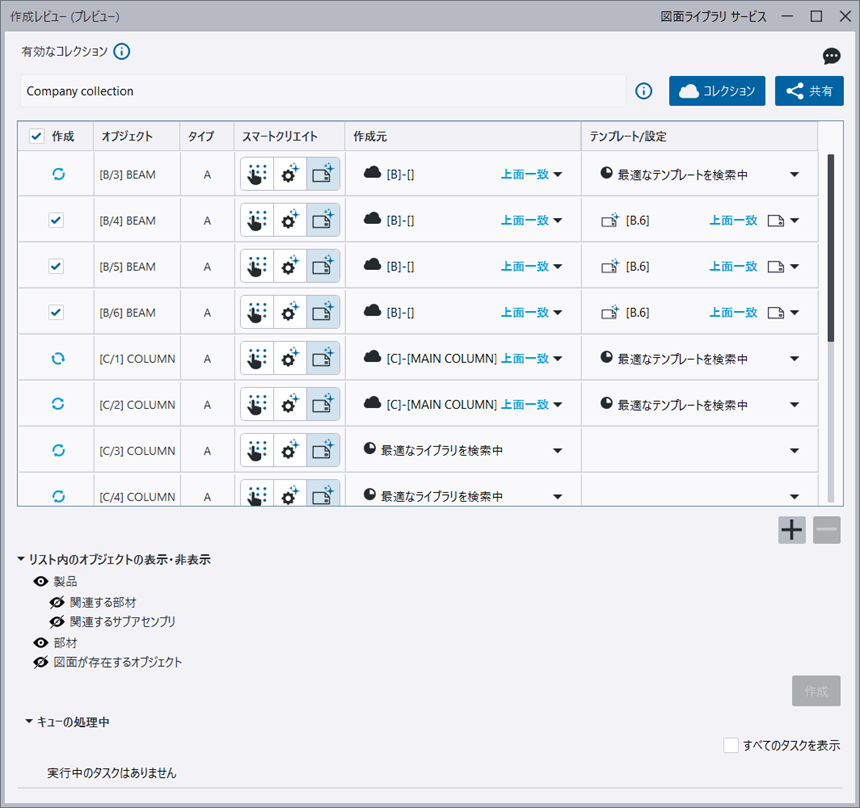

  [作成レビュー] ダイアログが表示されます。



• [スマートクリエイト] の選択内容は次のように変更できます。

  (手動選択): このオプションでは、デフォルトで適用済みの設定が使用されますが、任意の保存された設定を選択できます。これは、単品図に使用できる唯一のオプションです。

  (設定の提案): このオプションは、アクティブなコレクション内で最適なライブラリを検索します。図面は、このライブラリにある最適な図面で使用されている設定から作成されます。

  (テンプレートの提案): このオプションは、アクティブなコレクション内で最適なライブラリを検索します。図面は、このライブラリにある最適な図面テンプレートから複製することによって作成されます。

  テンプレートまたは設定の提案を選択した場合、AI は選択されたオブジェクトの特性を分析し、選択された製品とキャスト ユニットに最も近い特性を持つ、有効なクラウド コレクション内のライブラリを探し、そのライブラリを提案します。コレクション内に適切なライブラリを見つけられない場合は、通知が表示されます。これらのオブジェクトについては、ライブラリを手動で選択することができます。別のライブラリを選択しない場合、適用されている設定を使用して図面が作成されます。

• ダイアログが開いているときに、オブジェクト リストにオブジェクトを追加します。選択ツールバーの [製品の選択] スイッチを使用して、モデル内のオブジェクトを選択し、プラス ボタン をクリックします。リストからオブジェクトを削除するには、オブジェクトを選択し、マイナス ボタン をクリックします。
• [作成(R)] をクリックして図面を作成します。AIは、選択したライブラリから最も一致する図面(図面テンプレートまたは保存された設定)を検索し、それらをソースとして使用して新しい図面を作成します。[インポート] をクリックして、作成した図面をクラウドから [ドキュメント管理] にダウンロードします。 (手動選択) を選択した場合、または適用されている設定が自動的に選択された場合、適用されている設定または選択した他の保存された設定に基づいて図面が作成されます。

  オブジェクトを選択していない場合、または選択内容が有効でない場合、[作成(R)] ボタンは無効になります。

[ドキュメント管理] に、AI クラウド製作図の使用に関連するいくつかの新しいデータが表示されます。詳しくは、リリース ノーツの「ドキュメント管理の改良点」をご覧ください。

AI やクラウド コレクションを使用した製作図の作成については、「AI とクラウド コレクションを使用した製作図の作成 (プレビュー)」をご覧ください。

製作図クラウド コレクションには、完成した製作図または以前のプロジェクトの図面設定が含まれています。図面は、コレクション編集者によって組織のクラウド コレクションに追加されています。コレクションの編集者またはビューワーの役割を持っている場合があります。

• [コレクション] ダイアログにアクセスするには、[AI クラウド製作図] リボン メニューの [コレクション] をクリックします。

  [作成レビュー] ダイアログで [コレクション] ボタンをクリックすることもできます。

  アクティブなコレクションが上部に表示されます。リストから別のコレクションを選択することで変更できます。

コレクション エディターは、[コレクション] ダイアログで次の操作を実行できます。

• コレクションの詳細 (作成者、作成日、変更日、役割タイプ、コレクションの説明) と、アクティブなコレクションに図面が追加されたモデルを表示し、コレクションの説明を変更します。検索も可能です。
• 新規作成: 新しいコレクションを作成します。
• 有効なコレクションの名前変更、複製、または削除を行います。
• 有効なコレクションへのアクセスを管理します。有効なコレクションへのアクセスの管理が許可されていない場合、ボタンは淡色表示されます。
• コレクションに図面を追加したり、コレクションから図面を削除したりします。

  図面を追加すると、AI により図面が分析され、図面の背後にあるキャスト ユニットまたは製品のプロパティの類似度に基づいて、有効なクラウド コレクション内のライブラリに図面が分類されます。類似性は、キャスト ユニットまたは製品のプロパティ (重量、プロファイル、名前、体積、ユーザー定義情報など) の事前定義されたリストに基づいています。たとえば、柱の図面はあるライブラリに分類され、梁の図面は別のライブラリに分類されます。図面を追加した後、ライブラリをレビューして、図面のアップロードを受け入れます。

• 選択したライブラリを有効または無効にするか、選択したライブラリを削除するか、選択したライブラリに新しい図面レイアウトを割り当てます。これにより、このライブラリ内の図面を使用して作成されたすべての図面が、選択したレイアウトで作成されます。
• コレクションの表示設定を制御する: リストまたはアイコン ビューのいずれかを選択し、目的のアイコン サイズとカラー モードを選択します。
• ライブラリのコンテンツを管理する: ライブラリ内の図面の表示、ライブラリの結合、新しいライブラリまたは別のライブラリへの図面の移動、ライブラリからの図面の削除、またはライブラリ内の図面を使用して作成された図面の図面レイアウトとサイズの上書きを行います。
• 検索を使用してライブラリをフィルタリングします。
• ライブラリ ビューを、名前、タイプ、合計図面数、作成日、または変更日で並べ替えます。

コレクション ビューワーは、ライブラリのアクティブ化と非アクティブ化、ライブラリの割り当てられたレイアウトの変更など、図面の作成のみに関連する操作に制限されます。使用できないアクションは淡色表示されます。

コレクションの操作について詳しくは、「製作図のコレクションとライブラリの管理」をご覧ください。

オンラインの AI クラウド製作図 Management Console でコレクションへのアクセスを管理したり、コレクション内のユーザーの役割を変更したりすることができます。

Management Console では、組織の管理者とコレクション エディターのみがコレクションへのアクセス権を付与したり、コレクション内のユーザーの役割を変更したりすることができます。さらに、組織の管理者は、会社が所有するすべてのコレクションにアクセスできる社内のすべてのユーザーを表示することもできます。

コレクションへのアクセスは、招待システムに基づいています。コンソールでは、組織の管理者とコレクション編集者は、組織全体または内部と外部の両方の個々のユーザーを招待できます。コレクションに招待されたすべてのユーザーには、編集者の役割または閲覧者の役割があります。

Tekla Structures で AI クラウド製作図機能を使用すると、エディターはすべての機能にアクセスすることができ、他のユーザーをコレクションに招待することができます。ビューワーは、コレクションから図面を作成できるだけに制限されます。

• Tekla Structures 内から Management Console にアクセスするには、[コレクション] ダイアログまたは [作成レビュー] ダイアログで、 [共有] をクリックします。

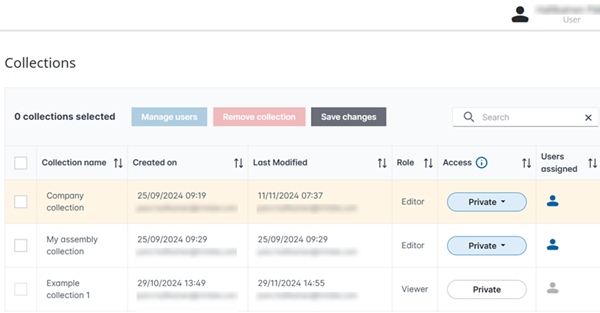

  次の例は、有効なコレクションにアクセスできるユーザーのリストを示しています。


• ブラウザーで Management Console に直接アクセスするには、https://console.permissions.tekla.com/collections に移動します。

  次の例は、ユーザーがアクセスできるすべてのコレクションのリストを示しています。



アクセスと共有について詳しくは、「コレクション内のアクセスとロールを管理する」をご覧ください。

• AI クラウド 製作図では、一般図やマルチ図の作成またはアップロードはサポートされていません。単品図を作成するには、適用されている設定または他のローカル設定を使用する必要があります。
• 図面作成者は、コレクション内の図面で使用される図面レイアウト ファイルおよび関連するテンプレート ファイルにアクセスできる必要があります。ファイルが見つからないと、表題欄や他のテーブルなど、テンプレートのすべての情報が図面に含まれません。そのため、クラウド コレクションへの図面のアップロードに使用したのと同じ環境を使用して図面を作成することをお勧めします。
• [スマートクリエイトの上書き] 機能は、AI クラウド製作図の [作成レビュー] ダイアログでは使用できません。
• 空のライブラリを作成することはできません。
