この例では、曲線コンクリート梁の長手方向下段鉄筋を作成します。

1. 曲線コンクリート梁を作成します。
   1. [コンクリート] タブで [梁] をクリックします。
   2. 2 点をピックします。
   3. 梁をダブルクリックして、梁のプロパティを変更します。
   4. 半径とセグメント数を設定し、クリックします 変更。
2. 梁の底面に長手方向鉄筋を作成します。
   1. [鉄筋] タブで [長手方向鉄筋] をクリックします。
   2. 梁の縁端の上にマウス ポインターを移動して、補強する断面を選択します。
   3. マウスの中ボタンをクリックして鉄筋セットを作成します。

      Tekla Structures によって、梁の形状に応じて曲線長手方向鉄筋が作成されます。次に例を示します。

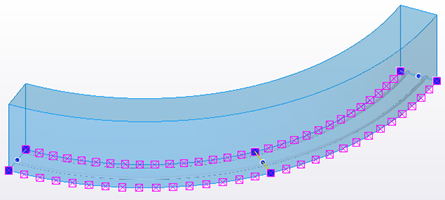

      鉄筋セットには 3 つのガイドラインが作成されています。梁の両端に 1 つずつ、梁の中点に 1 つのガイドラインがあります。

この例では、曲線コンクリート折れ梁に対して U 型あばら横筋を作成します。

1. 曲線セグメントが含まれるコンクリート折れ梁を作成します。
   1. [コンクリート] タブで[梁 > 折れ梁] をクリックします。
   2. 梁を通過させる点を 3 つ以上ピックして、マウスの中ボタンをクリックします。
   3. 折れ梁を選択します。
   4. 折れ梁の角にあるハンドルを選択し、コンテキスト ツールバーで角処理タイプ 円弧上の点 を選択します。
2. 梁の下部および側面に従って横筋を作成します。
   1. [鉄筋] タブで [横筋] をクリックします。
   2. 梁の縁端の上にマウス ポインターを移動して、補強する断面を選択します。
   3. 選択した断面で、Ctrl キーを押しながら上段鉄筋脚部をクリックして選択を解除します。
   4. マウスの中ボタンをクリックして鉄筋セットを作成します。

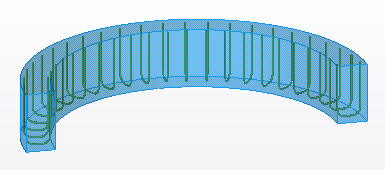

      Tekla Structures によって、梁の形状に応じて放射状に横筋が作成されます。次に例を示します。



      鉄筋セット ガイドラインは 3 つの点が含まれるポリラインで、中点には [円弧上の点] の角処理があります。

この例では、全体の上がりがゼロの螺旋梁を補強します。長手方向下段鉄筋と U 型あばら横筋を作成します。

1. 平坦な螺旋コンクリート梁を作成します。
   1. [コンクリート] タブで 梁 > 螺旋梁 をクリックします。
   2. 梁の始点をピックします。
   3. 梁の曲率中心を示す点をピックします。
   4. マウスの中ボタンをクリックします。
   5. 全体の上がり が0であることを確認します。
2. 梁の底面に長手方向鉄筋を作成します。
   1. [鉄筋] タブで [長手方向鉄筋] をクリックします。
   2. 梁の縁端の上にマウス ポインターを移動して、補強する断面を選択します。
   3. マウスの中ボタンをクリックして鉄筋セットを作成します。

      Tekla Structures によって、1つのガイドラインを持つ長手方向鉄筋セットが作成されます。





   4. Esc を押してコマンドを中断させます。
3. より多くのガイドラインを作成して、長手方向鉄筋セットを変更します。
   1. 鉄筋セットを選択します。
   2. コンテキスト ツールバーで [第 2 ガイドラインの追加] をクリックします。
   3. 1 点ピック モードになっている (コンテキスト ツールバーに が表示されている) ことを確認します。
   4. 第 2 ガイドラインの始点をピックします。
   5. 別の第 2 ガイドラインの始点をピックします。
   6. Esc を押して第 2 ガイドラインの作成を終了します。
   7. 必要に応じて、ガイドラインまたはガイドラインの終点ハンドルをドラッグして、ガイドラインを目的の位置に移動します。

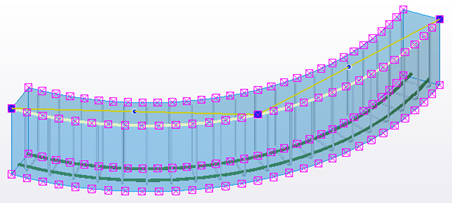

      たとえば、第1ガイドラインを梁の始点に移動し、第2ガイドラインの1つを梁の中点に、第2ガイドラインのもう1つを梁の終点に移動できます。





   8. 必要に応じて、ガイドラインの形状とプロパティを変更します。

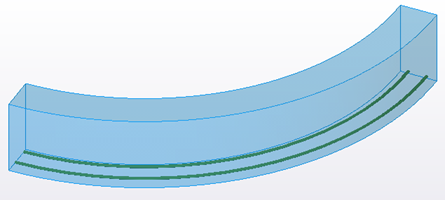

      鉄筋は、これらの 3 つのガイドラインの位置と間隔設定に従って作成されます。

4. 梁の下部および側面に従って横筋を作成します。
   1. [鉄筋] タブで [横筋] をクリックします。
   2. 梁の縁端の上にマウス ポインターを移動して、補強する断面を選択します。
   3. 選択した断面で、Ctrl キーを押しながら上段鉄筋脚部をクリックして選択を解除します。
   4. マウスの中ボタンをクリックして鉄筋セットを作成します。

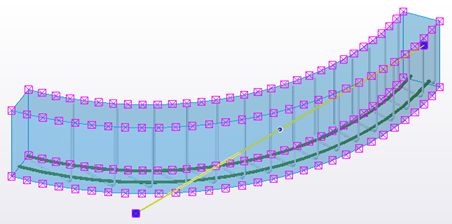

      Tekla Structures によって、1 つのガイドラインがある横筋セットが作成されます。





   5. Esc を押してコマンドを中断させます。
5. ガイドラインを変更することによって、横筋セットを変更します。
   1. ガイドラインをハイライトする鉄筋セットを選択します。
   2. ガイドラインの終点 を梁端部にドラッグします。

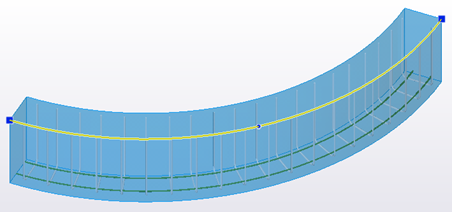

   3. ガイドラインの中点 を梁の中点にドラッグします。新しいガイドラインの角に [円弧上の点] の角処理が含まれることを確認します。



      または、コンテキスト ツールバーで をクリックし、ガイドラインを、ガイドラインの終点間にある脚の面の縁端に追従させることもできます。

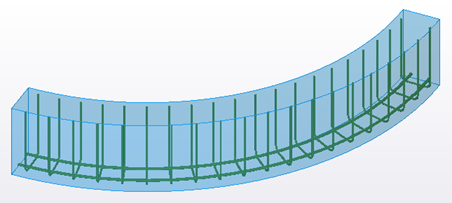

   Tekla Structures によって、梁に沿って放射状に横筋が配置されます。
