アングル用目板 (S85)
[アングル用目板 (S85)] は、接合または溶接ジョイントを使用してツイン プロファイルを接続します。カバー プレートも作成されます。
作成されるオブジェクト
-
アングル用目板
-
カバー プレート
-
ボルト
-
溶接
適用
| 状況 | 説明 |
|---|---|
|
|

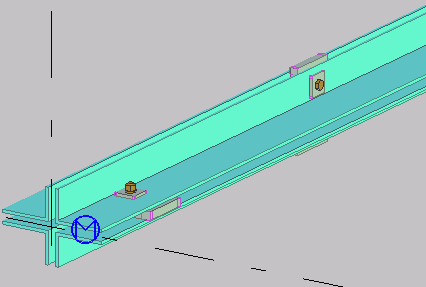

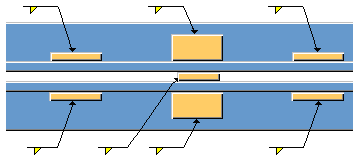

水平および垂直のアングル用目板とカバー プレートで接続されたツイン プロファイル。 |
選択順序
-
リボンで、 をクリックします。
-
ツイン プロファイルの位置をピックします。
-
プロファイルの最初のオブジェクトを選択します。
-
プロファイルの 2 番目のオブジェクトを選択します。
-
マウスの中ボタンをクリックしてジョイントを作成します。
部材の識別キー
| 説明 | |
|---|---|
|

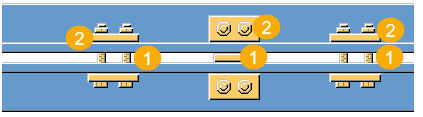

1 |
アングル用目板 |
|
2 |
カバー プレート |
[画像] タブ
[ピクチャー] タブを使用して、入力点からアングル用目板までの距離、およびプレートの間隔と向きを定義します。

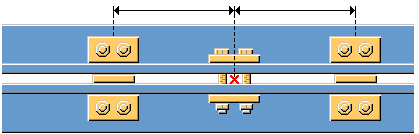

アングル用目板の分布
| オプション | 説明 |
|---|---|
|
|

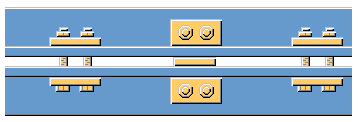

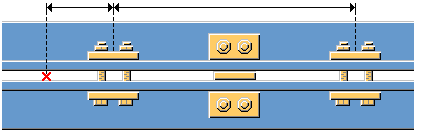

最初のアングル用目板は垂直方向に配置されます。 始点からアングル用目板までの距離を定義します。 |
|
|
最初のアングル用目板は水平方向に配置されます。 始点からアングル用目板までの距離を定義します。 |
|
|

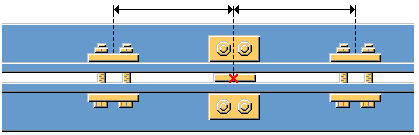

中央のアングル用目板は水平方向に配置されます。 中点からアングル用目板までの距離を定義します。 |
|
|

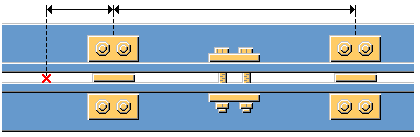

中央のアングル用目板は垂直方向に配置されます。 中点からアングル用目板までの距離を定義します。 |
アングル用目板の位置
| 説明 | |
|---|---|
|

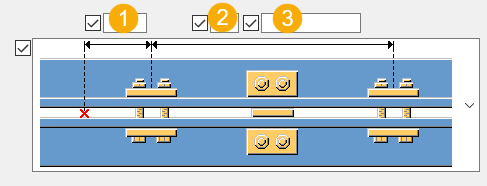

1 |
始点からの距離を定義します。 |
|
2 |
アングル用目板ジョイントの数を定義します。 |
|
3 |
アングル用目板の間隔を定義します。 |
[部材] タブ
[部材] タブを使用して、プレートのプロパティを定義します。
部材
| オプション | 説明 | デフォルト |
|---|---|---|
|
アングル脚 1 の目板 |
アングル用目板の厚さ。 |
角度間の許容精度。 |
|
アングル脚 2 の目板 |
アングル用目板の厚さ。 |
角度間の許容精度。 |
|
カバー プレート |
カバー プレートの厚さ。 |
3/8” |
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
マーク |
部材マークの頭文字および開始番号。 一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。 |
デフォルトの部材開始番号を定義するには、 の [コンポーネント] 設定で設定します。 |
|
材質 |
材質の等級。 |
デフォルトの材質を定義するには、 で [コンポーネント] 設定を開き、[材質] フィールドで設定します。 |
|
名前 |
図面およびレポートに表示される名前。 |
[パラメータ] タブ
[パラメーター] タブを使用して、ボルトまたは溶接プレートを選択します。溶接ジョイントのカバー プレートのサイズも定義できます。
プレート タイプ
| オプション | 説明 |
|---|---|
|
|
プレートがボルト留めされます。 |
|
|
プレートは溶接されます。 プレートの寸法を定義します。 |
溶接プレートの寸法
| 説明 | デフォルト | |
|---|---|---|
|
1 |
カバー プレートの幅。 |
3”15/16 |
|
2 |
カバー プレートの長さ。 |
3”15/16 |
[ボルト] タブ
[ボルト] タブを使用して、ボルト グループ寸法とボルト プロパティを定義します。
ボルト グループの寸法
| 説明 | |
|---|---|
|

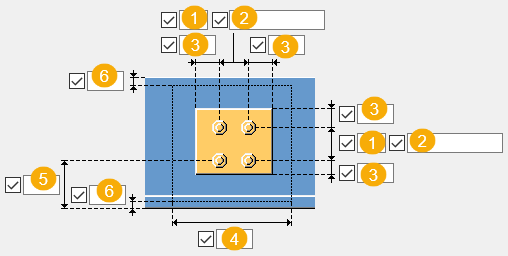

1 |
ボルト本数。 |
|
2 |
ボルト間隔。 ボルト間隔の値はスペースを使用して区切ります。ボルト個々の間隔を示す値を入力します。たとえば、3 つのボルトがある場合は、2 つの間隔値を入力します。 |
|
3 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
4 |
アングル用目板の幅。 |
|
5 |
ボルト縁端距離。 縁端距離とは、ボルトの中心から部材の端部までの距離です。 |
|
6 |
部材の縁端からのアングル用目板の縁端距離。 |
ボルトの基本プロパティ
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
ボルト サイズ |
ボルト径。 |
使用可能なサイズは、ボルト セット カタログに定義されています。 |
|
ボルト セット名 |
コンポーネント内で使用するボルト セット名です。 |
使用可能なボルト セットは、ボルト セット カタログに定義されています。 |
|
呼びに加える値 |
ボルトと孔の間のギャップです。 |
|
|
部材内ネジ |
軸ボルトを使用する場合に、ボルト留め部材の内側にねじ山を収めるかどうかを指定します。 頭なしボルトを使用する場合は無視されます。 |
はい |
|
現場/工場 |
ボルトの取り付け作業を行う場所です。 |
現場 |
長孔
長孔、調整孔、小さな孔を定義できます。
|
オプション |
説明 |
デフォルト |
|---|---|---|
|
1 |
長孔の垂直寸法です。 |
0。丸孔になります。 |
|
2 |
長孔の水平寸法、または調整孔のクリアランスです。 |
0。丸孔になります。 |
|
孔タイプ |
[長孔] では、長孔が作成されます。 [調整孔] では、調整孔が作成されます。 [孔なし] では孔は作成されません。 [テーパー] を選択すると、小さな孔が作成されます。 |
|
|
長孔の回転 |
孔のタイプが [長孔] の場合、このオプションによって長孔の向きが指定されます。 |
|
|
長孔部材 |
長孔が作成される部材。このオプションは、該当するコンポーネントによって異なります。 |
ボルト セット
選択したチェック ボックスによって、ボルト セットに使用されるコンポーネント オブジェクト (ボルト、ワッシャー、およびナット) が定義されます。
孔のみを作成する場合は、チェック ボックスをすべてオフにします。
既存のコンポーネントのボルト セットを変更するには、[変更の結果] チェック ボックスをオンにし、[変更] をクリックします。
ボルト長を増やす
ボルト長をどれだけ増やすかを指定します。たとえば、塗装でボルト長を増やす必要がある場合に、このオプションを使用します。
千鳥ボルト
|
オプション |
説明 |
|---|---|
|
|
デフォルト 千鳥なし オートデフォルトにより、このオプションを変更できます。 |
|
|
千鳥なし |
|
|
千鳥タイプ 1 |
|
|
千鳥タイプ 2 |
|
|
千鳥タイプ 3 |
|
|
千鳥タイプ 4 |
溶接
詳細を確認するには、以下のリンクをクリックしてください。
