支柱-手摺-キックプレート (S86)

[支柱-手摺-キックプレート (S86)] は、3 つの他のコンポーネント ([支柱 (S76)]、[手すり (S77)]、[キックプレート (S75)] を使用して、支柱、手すり、取っ手レール、およびキックプレートを作成します。支柱が既に存在している場合、コンポーネントにより手すりとキックプレートのみ作成することもできます。

作成されるオブジェクト

支柱
キックプレート
手摺
取っ手レール

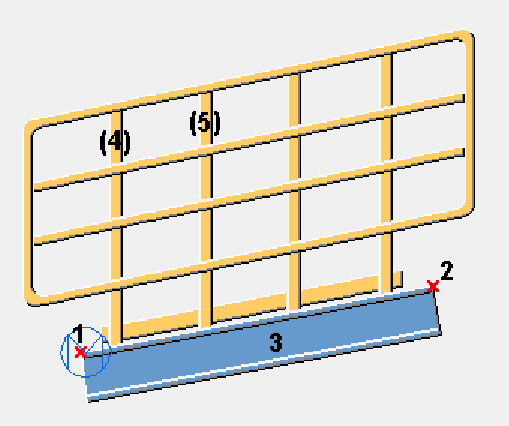

適用


状況	説明
	支柱、手すり、およびキックプレートが作成されます。

実行前の準備

たとえば、[階段 (S71)] コンポーネントを使用して側桁を作成します。

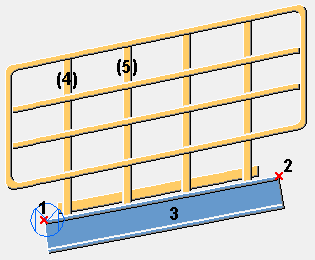

選択順序

手摺の始点をピックします。
手摺の終点をピックします。
最初の階段側桁を選択します。

側桁が階段コンポーネントの一部であり、支柱コンポーネントの階段部材選択設定がすべて使用に設定されている場合は、一方の側桁のみを選択し、もう一方を無視します。
支柱がある場合は、最初の支柱を選択します。
2番目の支柱を選択します。

支柱が支柱コンポーネントの一部であり、手摺とキックプレートコンポーネントの支柱の選択設定がすべて使用に設定されている場合は、他の支柱を無視します。

注:

支柱-手すり-キックプレート(S86) コンポーネントを変更すると、接続されているすべてのコンポーネントが削除されます。

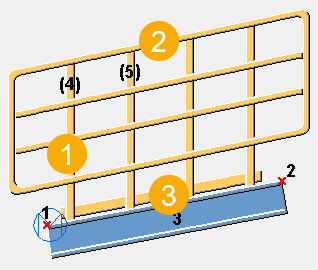

部材の識別キー


	説明
1	支柱
2	手摺
3	キックプレート

[画像] タブ

ピクチャータブには、コンポーネントによって作成された支柱、手すり、およびキックプレートが表示されます。

[部材] タブ

[ 部材タブを使用して、支柱、手すり、およびキックプレートの作成に使用するコンポーネントを選択します。

コンポーネント


オプション	説明
支柱	コンポーネントと適切な属性ファイルを選択します。デフォルトのコンポーネントは支柱(S76)です。
手摺	コンポーネントと適切な属性ファイルを選択します。デフォルトのコンポーネントは手すり(S77)です。
取っ手レール	コンポーネントと適切な属性ファイルを選択します。デフォルトのコンポーネントは手すり(S77)です。
キックプレート	コンポーネントと適切な属性ファイルを選択します。デフォルトのコンポーネントは、[キックプレート (S75)] です。

[パラメータ] タブ

支柱、手すり、取っ手レール、キックプレートを作成するかどうかを定義するには、[パラメーター] タブを使用します。

支柱


オプション	説明
	デフォルト支柱が作成されます。オートデフォルトにより、このオプションを変更できます。
	支柱は作成されません。
	支柱が作成されます。

手摺


オプション	説明
	デフォルト手すりが作成されます。オートデフォルトにより、このオプションを変更できます。
	手すりは作成されません。
	手すりが作成されます。

取っ手レール


オプション	説明
	デフォルト取っ手レールは作成されません。オートデフォルトにより、このオプションを変更できます。
	取っ手レールは作成されません。
	取っ手レールが作成されます。

キックプレート


オプション	説明
	デフォルトキックプレートが作成されます。
	キックプレートは作成されません。
	キックプレートが作成されます。
