長方形から円 (17)

[長方形から円 (17)] では、長方形プロファイルと円または楕円プロファイル間を断面変化する部材を作成します。断面変化部は、複数の三角プレートで構成されています。

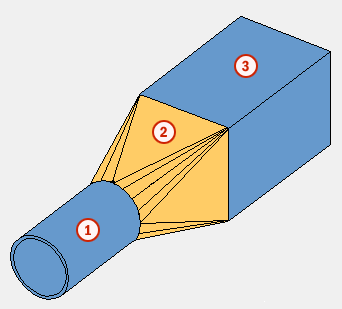

作成されるオブジェクト


状況	説明
	長方形プロファイルと円プロファイル間を断面変化する部材。
	長方形プロファイルと円プロファイル間を断面変化する部材。

断面変化部を構成する部材数と四角形と円形の終端に対するオフセットを定義するには、[ピクチャー] タブを使用します。


オプション	説明
	長方形と円のプロファイル端部に対するオフセットを定義します。次のオプションがあります。オフセット固定の距離。 [% x t] プレートの厚さの比率。

断面変化部を構成する部材数を定義します。

デフォルトでは、断面変化部にカットが 1 つ含まれています。


オプション	説明
	デフォルト 1 カットオートデフォルトにより、このオプションを変更できます。
	カットなし
	1 カット
	2 カット
	4 カット

断面変化部の各終端で 3 点をピックすることで、既存のプロファイルがなくても部材を作成できます。ピックされた点によって、断面変化部のサイズが定義されます。[パラメーター] タブで、手動で作成した断面変化部の形状を定義できます。


オプション	説明
	点のピック順: 中心点水平距離垂直距離
	点のピック順: 中心点水平距離垂直距離

断面変化部の三角プレートの厚さと断面変化部の位置を定義するには、[部材] タブを使用します。


オプション	説明
三角形	三角プレートの厚さ。


オプション	説明	デフォルト
マーク	部材マークの頭文字および開始番号。一部のコンポーネントには別のフィールド行があり、そこに製品マークを入力できます。	デフォルトの部材開始番号を定義するには、[ファイル] メニュー > [設定] > [オプション] の [コンポーネント] 設定で設定します。
材質	材質の等級。	デフォルトの材質を定義するには、[ファイル] メニュー > [設定] > [オプション] で [コンポーネント] 設定を開き、[材質] フィールドで設定します。
名前	図面およびレポートに表示される名前。
[クラス]	部材クラス番号。
コメント	部材に関するコメントを追加します。

プレートセグメントの位置を選択します。デフォルト値は中です。

断面変化部の終端の形状の定義、三角プレート数の増減、三角プレートが溶接されるかどうかの定義を行うには、[パラメーター] タブを使用します。

断面変化部内の三角プレート数を定義します。

作成する三角プレートの数が多いほど、断面変化部の形状の精度が向上します。


`3 x 4 プレート`
`6 x 4 プレート`

[ピクチャー] タブに示された順序で点をピックして断面変化部を手動で作成した場合、断面変化部の終端の形状を定義します。

デフォルトでは、断面変化部の終端の形状は円になります。


第一形状	第二形状	説明
		デフォルト円オートデフォルトにより、このオプションを変更できます。
		円
		楕円このオプションは、メイン部材または副部材が長方形プロファイルを持つ場合にのみ機能します。
		長方形

三角プレートを溶接するかどうかを定義します。

展開された三角プレートの製品を後で製品図に表示する必要がある場合、[溶接] オプションを選択します。


オプション	説明
	プレートは溶接されません。
	プレートは溶接されます。
