直交方向のスナップ
[直交] ツールを使用してモデルと図面での直交点にスナップできます。複数の点を指定する必要があるオブジェクトを作成する場合、事前に指定した 2 つの点を基準として直交方向にスナップできます。
注:
[直交] ツールは、スナップ ポイントの中で最も優先順位が低くなります。
[直交] ツールを有効にした場合でも、Tekla Structures が直交点以外のスナップ ポイントを検出した場合、Tekla Structures は直交スナップ ポイントではなく、見つかったスナップ ポイントを使用します。他のスナップ ポイントが見つからない場合、Tekla Structures は直交スナップ ポイントを使用します。
直交ツールをアクティブにする
直交方向にスナップできるようにするには、[直交] が有効であることを確認します。Tekla Structures メイン ウィンドウの下部にあるステータス バーの文字 O は、[直交] が有効であることを示しています。
[直交] が有効でない場合
-
O キーを押してアクティブにします。
-
または、 をクリックし、[直交] チェック ボックスをオンにします。
直交点へのスナップ
平面上の最も近い直交点 (0 度、45 度、90 度、135 度、180 度など) にスナップするには、[直交] ツールを使用します。マウス ポインターは、指定した方向で一定の距離の位置に自動的にスナップします。これは、図面の正確な位置に一貫した方法でマークを配置する必要がある場合などに便利です。
-
点を指定する必要があるコマンドを実行します。
たとえば、梁を作成します。Tekla Structures によって、スナップの方向を示す角度記号が表示されます。
スナップ精度は、現在のズーム レベルによって決まります。
アングル間隔は、[モデルスナップ対象設定] ダイアログ ボックスの設定に応じて異なります。
-
マウスの左ボタンをクリックしてスナップ位置を確定します。
Tekla Structures によりオブジェクトが作成されます。例:
事前に指定した点を基準とした直交方向にスナップ
3 つ以上の点を指定する必要があるオブジェクトを作成する場合、たとえば、折れ梁またはポリゴン プレートを作成する場合は、事前に指定した 2 つの点を基準として直交方向にスナップできます。これは、x 軸と y 軸に沿っていない長方形のスラブをビュー平面上に作成する必要がある場合などに便利です。
-
角度記号を表示するには、モデルの上にマウス ポインターを合わせます。

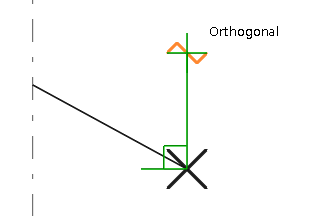

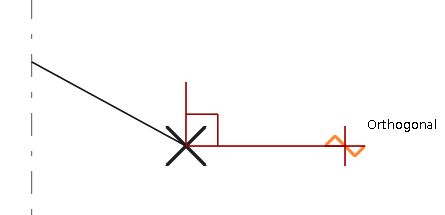

スナップが作業平面軸に直交する場合、角度記号の色は作業平面軸の色に従います。X 軸は赤、Y 軸は緑、Z 軸は青です。

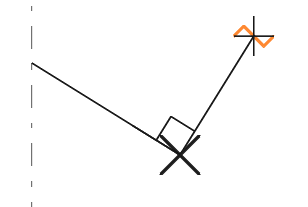

スナップが事前に指定した複数の点に対して直角である場合、角度記号は黒色になります。
-
残りの点を指定します。

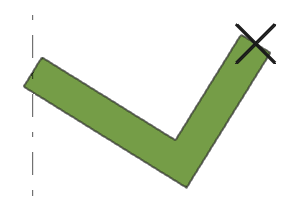

Tekla Structures によりオブジェクトが作成されます。例:
直交ツールの設定
[スナップ設定] ダイアログ ボックスの設定を使用して、[直交] のアングル間隔を設定します。[アングル間隔] または [カスタム アングル] オプションを使用します。
デフォルトのアングル間隔の値は 90 度です。
