スケッチによるパラメトリックプロファイルの作成

スケッチによってパラメトリックユーザー定義プロファイルを作成できます。モデル内でパラメトリックプロファイルを使用するたびに、プロファイルの寸法を変更することができます。

スケッチによってパラメトリックプロファイルを作成するには、次のタスクを次に示す順序で実行します。

スケッチエディタについて

断面スケッチエディタを使用して、スケッチプロファイルを作成および変更します。

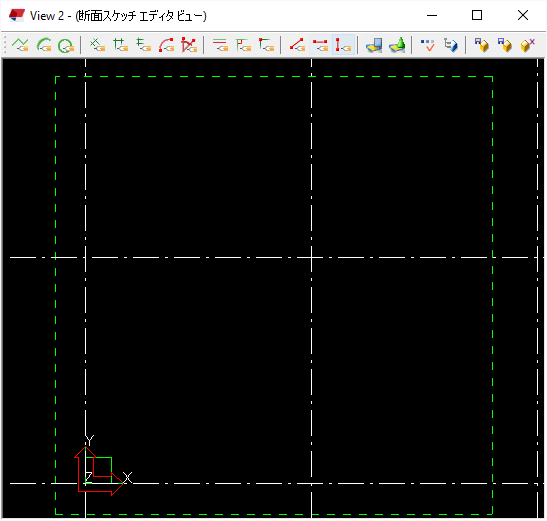

スケッチエディタを最初に開いたときには、ビューは空です。スケッチエディタに表示される基準線の座標とラベルは、実際の Tekla Structures モデルの基準線プロパティによって決まります。

スケッチエディタを開くと、Tekla Structures に [スケッチブラウザー] と [変数] ダイアログも表示されます。

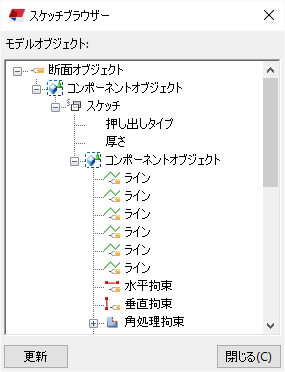

[スケッチブラウザー] には、スケッチプロファイルのオブジェクト (線、円弧、円、拘束、寸法、角処理) が階層ツリー構造で表示されます。

[スケッチブラウザー] を開くと、スケッチエディタが自動的に開きます。

スケッチエディタでオブジェクトをクリックすると、Tekla Structures の [スケッチブラウザー] でオブジェクトがハイライトされます。

[スケッチブラウザー] には、各スケッチプロファイルに関する次の情報が表示されます。

変数で固定プロパティを定義することも、変数に式を含めることもできます。式を含めると、モデルでプロファイルを使用するたびに、Tekla Structures によってプロパティ値が計算されます。

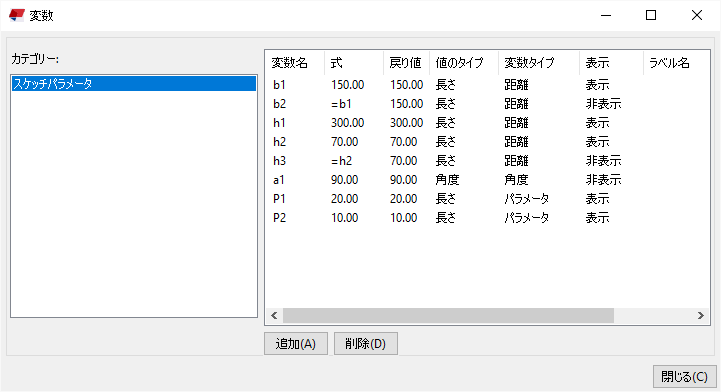

スケッチプロファイルのプロパティは、[変数] ダイアログを使って定義します。スケッチエディタを開くと、[変数] ダイアログが自動的に開きます。

注:

[変数] ダイアログは、カスタムコンポーネントエディターの対応するダイアログと同様に機能します。変数の使用方法の詳細については、「カスタムコンポーネントへの変数の追加」を参照してください。
