1. 形状や形状カタログ グループをインポートするモデルを開きます。
2. ファイル メニューで、 カタログ > 形状カタログ をクリックして 形状カタログ ダイアログを開きます。
3. 形状カタログの特定のグループまたはサブグループにグループ構造なしで形状をインポートするには、ダイアログ ボックスの左側でグループまたはサブグループを選択します。

   グループを選択しない場合、Tekla Structures により形状が [グループに含まれない] グループにインポートされます。

4. [インポート] をクリックします。
5. [インポート形状定義] ダイアログ ボックスで、インポートするファイルが保存されているフォルダを参照し、ファイルを選択して、[開く] をクリックします。

   Tekla Structures では、既存の形状カタログと比較して、インポート ファイルに形状の重複があるかどうかをチェックします。

   [インポート] ダイアログ ボックスでは、インポートされた形状 (新しい形状定義や形状名など) の [状態] を確認できます。モデル内で形状が既に使用されている場合は、形状の [インスタンス] を表示することもできます。

6. インポートする形状と同じ名前と GUID を持つ形状が既に形状カタログに存在している場合、既存の形状を置き換えることも、そのままにしておくこともできます。[インポート] ダイアログ ボックスで、次のようにします。

   • インポートされた新しい形状と置き換える既存の各形状の [上書き] チェック ボックスをオンにします。

   • 変更しないままにする既存の形状ごとに、[上書き] の選択を解除します。

7. [インポート] ダイアログ ボックスで、[インポート] をクリックします。

   サイズの大きいファイルのインポートには数分かかることがあります。

8. [OK] をクリックしてインポートを完了します。

   新しい形状または変更された形状を含むグループは、[形状カタログ] ダイアログ ボックスの左側に というマークが付きます。新しい形状または変更された形状の行は、形状のリストにおいて黄色でハイライトされます。

9. [保存する] をクリックして変更内容を形状カタログに保存します。

この例は、Trimble SketchUp Pro から Tekla Structures モデルにソリッド 3D 形状をインポートする方法を示しています。

1. SketchUp Pro で空のモデルを作成します。

   図面領域のデフォルトのユーザーなど、余分なエンティティを削除します。

2. エンティティのグループを作成します。

   Tekla Structures では個々のエンティティを個別にインポートできますが、SketchUp でエンティティのグループまたはコンポーネントを作成することをお勧めします。

   SketchUp のグループとコンポーネントは、いずれも密閉されたソリッドを形成する必要があります。グループまたはコンポーネントを選択し、[Entity Info] を開いて選択対象がソリッドであることを確認します。SketchUp のソリッドは体積を持ちます。体積が表示されていない場合、選択対象はソリッドではありません。

3. グループを選択し、[Solid Tools] > [Union] をクリックして、エンティティのグループをソリッドの統合にします。

   グループが 1 つの実体積 (ソリッド) になります。

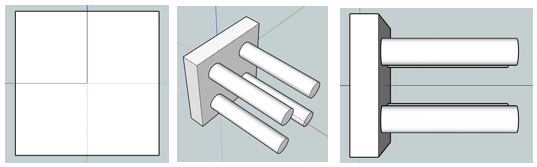

4. ソリッドが正の x 軸 (赤) に沿い、y 軸 (緑) と z 軸 (青) の中間に位置するように、SketchUp でソリッドを配置します。Tekla Structures では、黄色とマゼンタ色の部材ハンドルが SketchUp で使用される x 軸に一致します。

   Tekla Structures にアイテムを挿入して配置する方法は、SketchUp でのソリッドの配置と回転によって決まるため、これらが重要になります。SketchUp での配置が異なると、Tekla Structures でオフセットが発生します。



5. SketchUp ファイルを保存します。
6. Tekla Structures モデルで [形状カタログ] ダイアログ ボックスを開き、 [インポート] をクリックします。
7. SketchUp ファイルを選択します。
8. [インポート] をクリックします。
