この例では、製品管理番号を 6 つのコンクリート壁に割り当てる方法を示します。これらの壁のうち、4 つの壁に同じキャスト ユニット マークが割り当てられているので、このマークを基にコンクリート壁を明確に区別することはできません。そのため、それぞれの壁に現場での建方順序を示す一意の識別子を設定します。また、建方順序は発送の順番にも影響します。たとえば、1 番の壁は現場で最初に建方することになるため、搬入製品の一番上に置いて発送する必要があります。同様に、2 番目に建方することになる 2 番の壁は、搬入製品の上から 2 番目に置かれている必要があります。

1. [図面とレポート] タブで、[ナンバリング設定 > 製品管理番号を指定] をクリックして、[製品管理番号の作成] ダイアログ ボックスを開きます。
2. 6 つのコンクリート壁を選択します。
3. マーク シリーズで、頭マークが S の開始番号が 1 の部材にのみ製品管理番号を割り当てるように定義します。
   1. [ナンバリング] リストで、[マークシリーズ] を選択します。
   2. [頭マーク] ボックスに、S を入力します。
   3. [開始番号] ボックスに、1 を入力します。
4. これらのコンクリート壁の製品管理番号として、1 ～ 6 の番号を使用するように定義します。
   1. [製品管理番号の開始番号] ボックスに、1 を入力します。
   2. [ステップ] ボックスに、1 を入力します。
5. 正の x 軸に表示される順番に従って、z 座標が同じである壁からナンバリングを開始するように定義します。
   1. [第１方向] リストで、[Z] を選択します。
   2. [第２方向] リストで、[X] を選択します。
6. [適用] をクリックして変更を保存します。
7. [作成] をクリックして、コンクリート壁に番号を付けます。

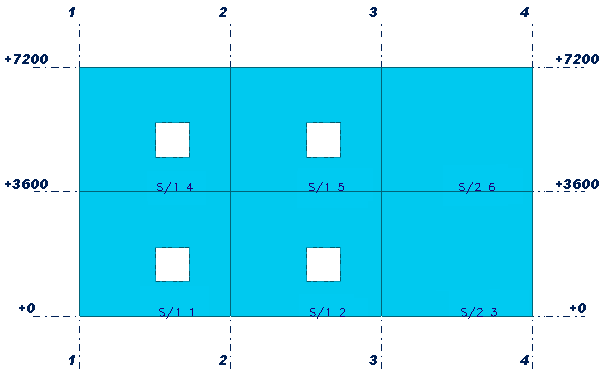

   次の図に示すように、各コンクリート壁に一意の製品管理番号が付けられます。

   ヒント:

   モデル内で製品管理番号が表示されない場合は、表示設定を変更します。必要な設定の詳細については、「モデルへの製品管理番号の表示」を参照してください。
