例: スケッチによる対称 C 形プロファイルの作成

この例では、変数を使用してスケッチプロファイルを作成する方法を示します。

タスクを完了すると、寸法が b1 = b2、h2 = h3 の対称 C 形プロファイルが作成されます。モデルでプロファイルを使用する場合、以下の寸法を変更できます。

例: C 形プロファイルのスケッチ

まず、プロファイルのアウトラインをスケッチします。

スケッチエディタを開きます。
[ポリラインのスケッチ] コマンドを使用して、大まかな C 形プロファイルを作成します。

この段階では、プロファイルが対称である必要はありません。また、寸法が正確である必要もありません。
[水平拘束の追加] コマンドと[垂直拘束の追加] コマンドを使用して、線を真っ直ぐにします。
プロファイルに「CSHAPE」という名前を付けて保存します。

プロファイルのアウトラインをスケッチしたら、寸法を追加できます。

[変数] ダイアログボックスで、以下の距離の値を入力します。


名前	式	値	値のタイプ	変数タイプ	表示・非表示	ラベル名
b1	150.00	150.00	長さ	距離	表示	[幅]
b2	=b1	150.00	長さ	距離	非表示	[幅]
h1	300.00	300.00	長さ	距離	表示	[高さ]
h2	70.00	70.00	長さ	距離	表示	[高さ]
h3	=h2	70.00	長さ	距離	非表示	[高さ]

寸法をスケッチプロファイルに追加したら、スケッチの厚さを定義できます。

[変数] ダイアログボックスで、以下の操作を行います。
1. [追加] をクリックして、パラメーター変数 P1 を追加します。
2. [式] 列に、20.00 を入力します。
3. [表示・非表示] 列で、[表示] を選択します。
4. [ラベル名] 列に「厚さ」と入力します。
[スケッチブラウザー] で、パラメーター変数 P1 を使用して厚さを設定します。
1. [厚さ] を右クリックして、[式の追加] を選択し、「=P1」と入力します。
2. [押し出しタイプ] を右クリックして、[式の追加] を選択し、「=2」と入力して、ポリラインの内側に押し出されたスケッチを取得します。
スケッチプロファイルを保存します。

スケッチの厚さを設定したら、スケッチプロファイルの角処理を変更できます。

スケッチエディタで、以下の操作を行います。
1. 角処理シンボルをダブルクリックします。
2. [角処理プロパティ] ダイアログボックスで、角処理のタイプを [ライン] に変更し、[変更] をクリックします。
3. すべての角処理に対して手順 1a ～ b を繰り返します。
[変数] ダイアログボックスで、以下の操作を行います。
1. [追加] をクリックして、パラメーター変数 P2 を追加します。
2. [式] ボックスに、10.00 を入力します。
3. [表示・非表示] ボックスで、[表示] を選択します。
4. [ラベル名] ボックスに「角処理」と入力します。
[スケッチブラウザー] で、以下の操作を行います。
1. [角処理拘束] をダブルクリックして、角処理プロパティを開きます。
2. [コーナー処理 X] を右クリックして、[式の追加] を選択し、「=P2」と入力します。
3. [コーナー処理 Y] に同じ値を入力します。
4. すべての角処理に対して手順 4a ～ c を繰り返します。
スケッチプロファイルを保存します。

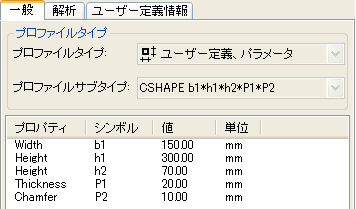

スケッチプロファイルが完成したので、モデル内で使用できます。
