スケッチプロファイルの配置平面の定義

プロファイルをスケッチした場合、その配置平面を定義できます。配置平面を使用すると、Tekla Structures により部材やコンポーネントの配置に使用される平面を指定できます。

始める前に

部材配置平面を使用すると、Tekla Structures でスケッチプロファイルを持つ部材をどのように配置するかを指定できます。

これらの平面は、部材の [平面上] 設定と [デプス] 設定で使用します。また、境界平面に結合されたカスタムコンポーネントを配置するときにも使用します。

部材配置平面は青色で表示されます。

[平面上] オプションの [左] と [右] は、青い垂直平面に従って設定され、[中間] オプションは、その中間になります。

[デプス] 設定で、[正面] オプションと [背] オプションは、青い水平平面に従って設定され、[中間] オプションはその中間になります。

非対称プロファイルがウェブのみに従って配置されるように、部材配置平面を定義できます。次の例では、グレーの点線が [中間] オプションを示しています。

(1) [中間] オプション

コネクション配置平面を使用すると、Tekla Structures でスケッチプロファイルを持つコンポーネントのメイン部材を基準にしてコンポーネントをどのように配置するかを指定できます。

コネクション配置平面は緑色で表示されます。

次の図は、スケッチプロファイルとして作成されているダブル T スラブのデフォルトのコネクション配置平面を示しています。緑色の線は、デフォルトのコネクション配置平面を示しています。

ダブル T のステムの位置に応じてジョイントを配置するには、次のようにコネクション配置平面を移動します。

配置平面を表示または非表示にするには、次のいずれかの操作を行います。


これを	操作
部材位置平面の表示/非表示を切り替える	をクリックします。
コネクション位置平面の表示/非表示を切り替える	をクリックします。

ハンドルを移動することで配置平面を移動できます。

スケッチプロファイルの最も外側の角からハンドルを移動する場合は、各ハンドルに寸法を追加してハンドルを結合する必要があります。そうしないと、モデル内で配置が正常に機能しなくなります。

配置平面をクリックしてハンドルを表示します。

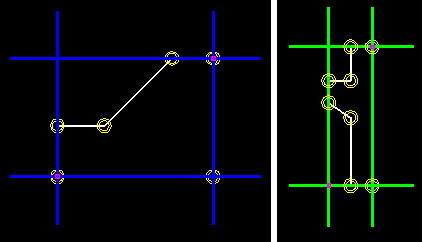

ハンドルはピンク色で表示されます。デフォルトでは、ハンドルはスケッチプロファイルの最も外側の角にあります。

例:
ハンドルをクリックして選択します。

注:
同じハンドルで垂直平面と水平平面の両方をコントロールできます。両方を同時に移動できます。
Tekla Structuresの他のオブジェクトの場合と同様に、ハンドルを移動します。

たとえば、右クリックして [移動] を選択します。
ハンドルがプロファイルの最も外側の角にない場合は、ハンドルと角との間に寸法を追加します。

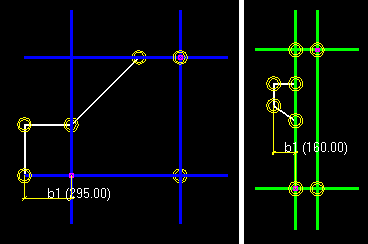

この例では、水平寸法 (b1) を使用して、配置平面の左ハンドルを結合しています。

配置平面を移動した場合、スケッチプロファイルのデフォルトの配置平面に戻すことができます。

デフォルトの配置平面に戻すには、次のいずれかの操作を行います。


これを	操作
デフォルトの部材配置平面に戻す	をクリックして、部材配置平面を表示します。部材配置平面を選択します。右クリックし、[削除]を選択します。再びをクリックして、平面がデフォルトに戻ったことを確認します。
デフォルトのコネクション配置平面に戻す	をクリックして、コネクション配置平面を表示します。コネクション配置平面を選択します。右クリックし、[削除]を選択します。再びをクリックして、平面がデフォルトに戻ったことを確認します。

次に、スケッチプロファイルを確認して、スケッチプロファイルの拘束と寸法が正しく機能することを確認します。
