プロファイルのアウトラインのスケッチ
新しいスケッチ プロファイルを作成するときには、線、円弧、および円を使用して、まずプロファイルのアウトラインと孔をスケッチします。
一貫した厚さのプロファイルを作成する場合を除き (冷間圧延プロファイルなど)、必ず閉じた形状を作成してください。
ポリラインのスケッチ
スケッチエディタ で点をピックすることにより、線分を作成できます。Tekla Structures により、線分の間に接触拘束が自動的に作成され、線分が互いに接する位置に角処理シンボルが表示されます。
-
[ポリラインのスケッチ] ボタンをクリックします。
.
-
マウスの中ボタンをクリックしてポリラインを作成します。
円弧のスケッチ

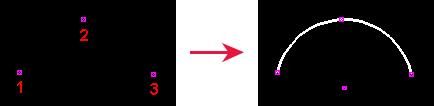

スケッチエディタ で 3 点をピックすることにより、円弧を作成できます。
-
[円弧のスケッチ] ボタンをクリックします。
.
-
3 点をピックして円弧を定義します。
ヒント:円弧の滑らかさは、詳細設定 XS_CS_CHAMFER_DIVIDE_ANGLE を使用して定義できます。
円のスケッチ
スケッチエディタ で 2 点をピックすることにより、円を作成できます。
-
[円のスケッチ] ボタンをクリックします。
.
-
円の半径を示す点をピックします (2)。
