.clb ファイルを使用したパラメトリック プロファイルの作成

Tekla Structures
変更済み: 17 4月 2025
2025
Tekla Structures

.clb ファイルを使用したパラメトリック プロファイルの作成

.clb ファイルを使用して新しいパラメトリック プロファイルを作成できます。

.clb ファイルを使用してパラメトリック プロファイルを作成するには、以下の手順に従います。

.clb、components.clb、profitab.inp の各ファイルの連動のしくみ

この方法を使用して新しいパラメトリック プロファイルを作成するときは、3 つのファイルが必要です。

  • .clb

    このファイルには、断面定義が含まれます。定義するパラメトリック プロファイルごとに、新しい .clb ファイルを ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil フォルダーに作成します。

  • components.clb

    このファイルには、断面定義が含まれたすべての .clb ファイルのリストが含まれます。新しい .clb ファイルを作成したときは、..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil フォルダーにある components.clb ファイルにファイル名を追加する必要があります。

  • profitab.inp

    このファイルは、.clb ファイルとプロファイル カタログ間のリンクです。このファイルには、Tekla Structures で使用できるすべてのパラメトリック プロファイルのリストが含まれています。このファイルによって、パラメトリックプロファイルが プロファイルカタログの編集 ダイアログでどのように表示されるかが制御されます。新しいシステム パラメトリック プロファイルを使用する場合は、プロファイル タイプ、頭文字、測定単位などの必要なプロファイル定義を、profitab.inp ファイルに追加する必要があります。profitab.inp ファイルは、環境フォルダー ..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\ の下にあります。ファイルの正確な場所は、環境ファイルのフォルダー構成によって異なることがあります。

    profitab.inp ファイルは、Tekla Structures によって標準の検索順序で検索された後、詳細設定 XS_PROFDB で指定されているフォルダーから検索されます。

プロファイルの形状と点の座標の計画

まず、新しいプロファイルの形状と点の座標を紙上で定義します。

  1. 図面上でプロファイルを設計します。
    1. 断面のアウトラインを作成します。
    2. 角の点を追加します。
    3. 寸法を追加します。
    4. y-z 座標軸の中心点を断面の中央に配置します。

  2. y 座標と z 座標の方向を定義します。

    例:

    • 正の y 軸: 上
    • 負の y 軸: 下
    • 正の z 軸: 右
    • 負の z 軸: 左

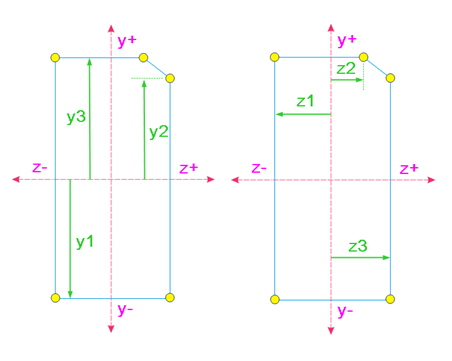

  3. y ベクトルと z ベクトルを定義します。

    例:

    • y1、y2、y3
    • z1、z2、z3

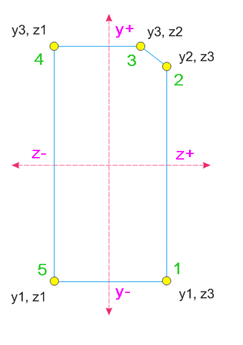

  4. 点に座標ペアを作成します。

    y、z のベクトル ペアを各点に割り当てます。右下の角から始め、反時計回りに各点を定義します。

    例:

    • 点 1: y1 z3
    • 点 2: y2 z3
    • 点 3: y3 z2
    • 点 4: y3 z1
    • 点 5: y1 z1

.clb ファイルの作成

プロファイルの形状と点の座標を定義したら、.clb ファイルを作成します。

  1. メモ帳などの標準テキスト エディターを使用して、新しい .clb ファイルを作成します。
  2. このプロファイルの profitab.inp ファイルで、使用するライブラリ名を定義します。

    例:

    library_id "1Gen"
  3. このプロファイルの profitab.inp ファイルで、使用する断面名を定義します。

    例:

    Section_type
    {
    name "RectChamfer"

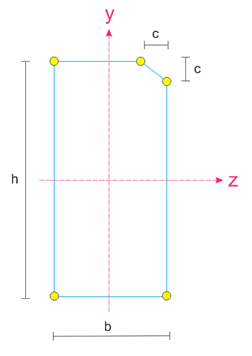

  4. 断面の寸法を定義します。

    次に例を示します。

    base_attribute
    {
    name "h"
    description "albl_Height"
    type dimension
    default 1000
    }
  5. プロファイルの座標を定義します。

    座標は、以前に定義した y ベクトルおよび z ベクトルと同じである必要があります。デフォルト値を定義します。

    次に例を示します。

    expression
    {
      name "y1"
    type y
      default -400
    formula -h/2
    }
  6. プロファイルの 1 つまたは複数の面の形状を定義します。

    次に例を示します。

    geometry
    {
    name "default"
    face
      {
      index 0
      point 0 y1 z3
      point 0 y2 z4
      point 0 y3 z4
      point 0 y4 z3
      point 0 y4 z2
      point 0 y3 z1
      point 0 y2 z1
      point 0 y1 z1
      }
    face
      {
      index 1
      point 1 y5 z7
      point 1 y6 z8
      point 1 y7 z8
      point 1 y8 z7
      point 1 y8 z6
      point 1 y7 z5
      point 1 y6 z6
      point 1 y5 z6
      }
    }
    注:

    インデックス番号は点番号を指します。0 は梁の始点、1 は梁の終点です。

  7. .clb ファイルを ..\ProgramData\Trimble\Tekla Structures\<version>\environments\common\profil フォルダーに保存します。
  8. テキスト エディターで、components.clb ファイルを開きます。
  9. 次の行を追加して、プロファイル定義を components.clb ファイルに追加します。
    Include ”new_file_name.clb” // give comment
  10. components.clb ファイルを保存します。

profitab.inp ファイルへのプロファイル定義の追加

新しいパラメトリック プロファイルの使用を開始する前に、プロファイル定義を profitab.inp ファイルに追加します。

  1. Windows で、..\ProgramData\Trimble\Tekla Structures\<version>\environments\<environment>\ 内の環境フォルダーを参照し、profitab.inp ファイルを見つけます。
  2. モデル フォルダー、プロジェクト フォルダー、または企業フォルダーに profitab.inp ファイルをコピーします。
  3. メモ帳などの標準のテキスト フォルダで、新しい場所にある profitab.inp ファイルを開きます。
  4. 適切なカテゴリの下に、プロファイル定義の新しい行を追加します。

    以下の構文を使用します。

    Prefix
    ! Type ! SO ! Z ! MI ! MA ! G3-NAME ! Z3-NAME !

    プロファイル定義の例を次に示します。

    PNL_A
    ! USER ! 0 ! ! 2 ! 3 !1Gen.RectChamfer !h*b-[c]
  5. ファイルを保存します。

    これで、プロファイルをプロファイル カタログで使用できるようになりました。変更を反映するために、Tekla Structures を再起動することが必要な場合があります。

profitab.inp で使用されるプロパティ

profitab.inp ファイルを使用して新しいパラメトリック プロファイルを定義するときは、次のプロパティを使用します。

プロパティ

説明

Prefix

パラメトリック プロファイルの頭マーク。頭マークは、プロファイル カタログに表示されます。

たとえば、「PNL_A」と入力します。

Type

パラメトリック プロファイルのタイプ。

プロファイル タイプには、次のようなものがあります。

I、L、Z、U、PL、D、PD、P、C、T、HK、HQ、ZZ、CC、CW、CU、EB、BF、SPD、EC、ED、EE、EF、EZ、EW、102、103、104、105、106、USER

たとえば、デフォルト環境では、頭マークが PD、EPD、CHS、CFCHS、O、Ø、および TUBE であるすべてのパラメトリック プロファイルがタイプ PD の下でグループを形成し、プロファイル カタログの [丸鋼管] の下に表示されます。

SO

並べ替え順。次のオプションがあります。

  • -1:降順
  • +1:昇順
  • 0:並べ替え順なし
  • -2:名前昇順、値降順
  • +2:値昇順、名前降順

たとえば、プロファイルが PLT200*10 または PLT10*200 で、並べ替え順が +2 である場合、両ケースの出力 (レポートなど) 結果は PLT200*10 です。並べ替え順が -2 の場合、両ケースの結果は PLT10*200 です。

Z

測定単位。次のオプションがあります。

  • 0:ミリメートル
  • 1:インチ
  • 2:フィート
  • 3:センチメートル
  • 4:メートル

MI

パラメトリック プロファイルで使用できるパラメーターの最小数。

たとえば、角鋼管 (SHS) には、プロファイル サブタイプとしてh*th*b*th1*b1-h2*b2*t があります。

パラメーターの最小数と最大数が 2 の SHS を定義した場合、[プロファイルの選択] ダイアログ ボックスで使用できるオプションは [h*t] のみになります。

MA

パラメトリック プロファイルで使用できるパラメーターの最大数。

G3-NAME

断面ファイル (.clb ファイル) を参照します。

ライブラリ ID と断面の名前の組み合わせを指定できます。ID と名前はピリオドで区切ります。たとえば、「1Gen.RectChamfer」と入力します。

Z3-NAME

プロファイル パラメーターと断面ファイルのパラメーターとの間の関連性を定義します。

パラメーターは .clb ファイル内での出現順に並べ、オプション パラメーターは角括弧で囲みます。たとえば、「h*b-[c]」と入力します。

詳細コンポーネントの名前にも指定できます。
