固定プロファイルの作成

Tekla Structures
変更済み: 14 11月 2024
2025
Tekla Structures

固定プロファイルの作成

完全に新しい固定プロファイルを作成することも、既存の固定プロファイルのコピーを作成することもできます。パラメトリック プロファイルを固定プロファイルに変換することもできます。

固定プロファイルの作成

単一の断面または複数の断面を含む固定プロファイルを定義できます。

断面は、プロファイルの総重量に影響します。

警告:

複数の断面を含むプロファイルを作成する場合は、同じ数の角を持つ断面を同じ順番で作成します。

  1. [ファイル] メニューで、カタログ > プロファイル カタログ をクリックして [プロファイル カタログの編集] ダイアログ ボックスを開きます。
  2. プロファイル ツリー内の任意の場所を右クリックした後、[プロファイルの追加] を選択します。

    PROFILE1 という名前の新しい固定プロファイルが作成されます。

  3. プロファイルのプロパティを定義します。
    1. [プロファイル名] フィールドに、プロファイルの新しい名前を入力します。

      プロファイル名は、大文字でスペースを入れずに指定する必要があります。Tekla Structures では小文字が大文字に自動的に変換されます。

    2. [プロファイル タイプ] リストから、[ユーザー定義、固定] を選択します。
    3. [プロファイル サブタイプ] リストから、使用する断面を選択します。

      独自のユーザー定義断面を作成 している場合は、それらの断面のいずれかを使用できます。

    4. [相当タイプ]で、新しい断面とできるだけ一致するプロファイルタイプを選択します。 一部のコネクションは特定のタイプのプロファイルのみで機能するため、これは重要です。

      相当タイプと高さや幅などのプロファイル寸法は、どのコネクションをプロファイルに適用できるかに影響します。 適切でない相当タイプを使用したり、寸法値が欠けていると、コネクションに問題が生じることがあります。

    5. [更新] をクリックします。
  4. 寸法値を変更します。

    高さhと幅bの寸法値は必ず入力してください。これらの値はプロファイルの表示方法に影響を与えることがあります。 値が0の場合、部材は線として描画されます。

  5. [断面] で、各断面の相対位置を定義します。
    1. [数] リストから断面の数を選択します。
    2. [相対位置] フィールドに断面の位置を入力します。

      この値は軸に沿った断面の位置を示します。始点は 0.0、参照点は 1.0 です。断面が 1 つしかない場合は、[数][1] を選択し、[相対位置] に「0.000」と入力します。

    3. 各断面を定義したら、[更新] をクリックします。
  6. 必要に応じて、[追加] をクリックしてさらに断面を追加します。
    • プロファイルで別の断面を使用する場合は、[プロファイルサブタイプ] リストで新しい断面を選択します。
    • 断面を削除する場合は、断面を [数] リストから選択した後、[削除] をクリックします。
  7. [OK] をクリックして、[プロファイルカタログの編集] ダイアログ ボックスを閉じます。
  8. [保存の確認] ダイアログ ボックスで [OK] をクリックして、変更を保存します。

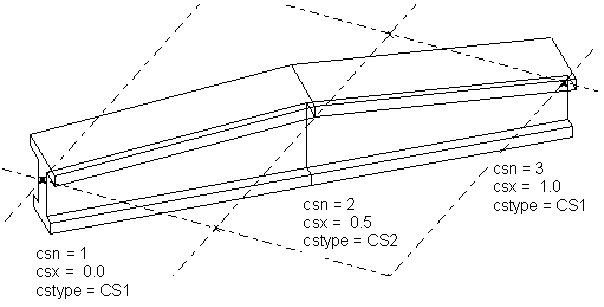

ピッチ付きプロファイルには、中心点の高さが同じである 2 つの断面が必要です。[相対位置] の値は、最初の断面が 0.0、2 番目の断面が 0.5、3 番目の断面が 1.0 になります。

既存のプロファイルをコピーして固定プロファイルを作成する

既存の類似するプロファイルのコピーを変更して、新しい固定プロファイルを作成できます。

  1. [ファイル] メニューで、カタログ > プロファイル カタログ をクリックして [プロファイル カタログの編集] ダイアログ ボックスを開きます。
  2. 作成するプロファイルに似た固定プロファイルを選択します。
  3. 右クリックした後 [プロファイルのコピー] を選択します。

    <existing_profile_name COPY> という名前の新しいプロファイルが作成されます。

  4. [プロファイル名] フィールドに、プロファイルの新しい名前を入力します。

    プロファイル名は、大文字でスペースを入れずに指定する必要があります。Tekla Structures では小文字が大文字に自動的に変換されます。

  5. [一般][解析][ユーザー定義情報] の各タブで、プロファイルのプロパティを変更します。
    • [一般] タブには、プロファイルのタイプと寸法についての情報が含まれています。

      警告:

      [相当タイプ]で、新しい断面とできるだけ一致するプロファイルタイプを選択します。 一部のコネクションは特定のタイプのプロファイルのみで機能するため、これは重要です。

      高さhと幅bの寸法値は必ず入力してください。これらの値はプロファイルの表示方法に影響を与えることがあります。 値が0の場合、部材は線として描画されます。

      相当タイプと高さや幅などのプロファイル寸法は、どのコネクションをプロファイルに適用できるかに影響します。 適切でない相当タイプを使用したり、寸法値が欠けていると、コネクションに問題が生じることがあります。

    • [解析] タブには、構造解析用のプロパティに関する情報が含まれています。さまざまな解析ソフトウェアを使用して構造解析を行うことができます。

    • [ユーザー定義情報] タブは、プロファイルのユーザー定義情報の表示または入力に使用します。

  6. [更新] をクリックします。
  7. [OK] をクリックして、[プロファイルカタログの編集] ダイアログ ボックスを閉じます。
  8. [保存の確認] ダイアログ ボックスで [OK] をクリックして、変更を保存します。

パラメトリック プロファイルに基づく固定プロファイルの作成

既存のパラメトリック プロファイルを固定プロファイルに変換できます。

  1. [ファイル] メニューで、カタログ > プロファイル カタログ をクリックして [プロファイル カタログの編集] ダイアログ ボックスを開きます。
  2. リストからパラメトリック プロファイルを選択します。
  3. 右クリックした後 [プロファイルの追加] を選択します。

パラメトリック プロファイルのプロファイル値を使用して、新しい標準固定プロファイルが作成されます。

固定プロファイルの変更

必要に応じて、プロファイル カタログを使用して既存の固定プロファイルを変更できます。

注:

固定プロファイルは、業界標準に準拠しています。変更できるのは管理者のみです。

  1. [ファイル] メニューで、カタログ > プロファイル カタログ をクリックして [プロファイル カタログの編集] ダイアログ ボックスを開きます。
  2. ツリーで固定プロファイル を選択し、プロパティを変更します。
    • [一般] タブには、プロファイルのタイプと寸法についての情報が含まれています。

    • [解析] タブには、構造解析用のプロパティに関する情報が含まれています。さまざまな解析ソフトウェアを使用して構造解析を行うことができます。

    • [ユーザー定義情報] タブは、プロファイルのユーザー定義情報の表示または入力に使用します。

  3. プロファイルの変更が終了したら、[更新] をクリックします。
  4. [OK] をクリックして、[プロファイルカタログの編集] ダイアログ ボックスを閉じます。

    モデル フォルダーに変更を保存するかどうかを確認するメッセージが Tekla Structures に表示されます。

  5. [保存の確認] ダイアログ ボックスで [OK] をクリックして、変更を保存します。
