ボルトセットカタログのプロパティ

[ボルトセットカタログ] ダイアログボックスを使用して、ボルトセットのプロパティを表示および変更します。

単位は [ファイルメニュー] > 設定 > オプション > 単位と小数点の設定によって異なります。


オプション	説明
短縮名	この名前は図面とレポートで使用されます。通常は、特定のボルトの商品名です。
Standard	[ボルトセットカタログ] ダイアログボックスのボルトセットリストに表示されるフルネームです。[ボルトプロパティ] ダイアログボックスの [ボルトセット名] リストにもこの名前が表示されます。この値は、ボルトの長さを計算する場合に使用されます。
材質	ボルトセットの材質。
仕上げ	仕上げのタイプ。
等級	ボルトセットの等級。
呼びに加える値	ボルトセットの隙間。情報提供目的のみに使用します。たとえば、値を報告できません。

ボルトの計算に付加する長さ。


オプション	説明

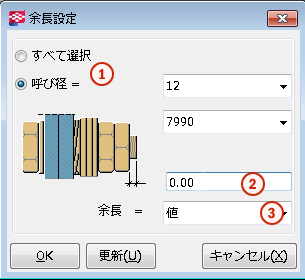

余長設定...	[余長設定] オプションで、ボルトがナットから突出する長さを制御します。 [余長設定] オプションを使用して、選択したボルトセット名を使用し、選択した径を持つすべてのボルトの余長設定の値を更新します。この値は、ボルトの長さを計算する場合に使用されます。


	付加長の値が 1 つのボルトセットの全部または個々の径に影響するかどうかを選択します。
	付加長の値を入力します。
	値が径に対して絶対的または相対的であるかどうかを選択します。
