スケッチ プロファイルへの寸法の追加
プロファイルをスケッチしたら、寸法を使用してパラメトリック プロファイルのさまざまな距離を作成します。これらの寸法を使用して、モデル内でプロファイルを使用するときのプロファイルのサイズを定義できます。
Tekla Structures では、作成した寸法を、計算に使用できる変数のリストに追加することもできます。
注:
スケッチで作成する寸法の数が多すぎないようにしてください。寸法が多すぎる場合、値を変更しても寸法が調整されません。
この例では、赤でマークされた寸法を作成した場合、寸法 b1 は機能しなくなります。
始める前に
始める前に、 拘束を追加してスケッチ プロファイルの形状を調整します。

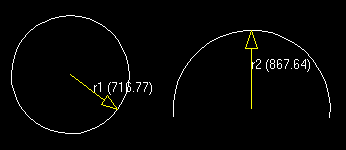

スケッチへの半径寸法の追加
スケッチ プロファイルに円弧または円の半径寸法を作成できます。
-
[スケッチの半径寸法] ボタンをクリックします。
.
-
円弧または円を選択します。
スケッチへの角度寸法の追加
スケッチ プロファイルの 2 本の線の間に角度寸法を作成できます。最初に選択した線から反時計回りに角度が計算されます。
-
[スケッチの角度寸法] ボタンをクリックします。
.
-
2 番目の線を選択します (2)。
ヒント:角度記号が表示されない場合は、マウス ホイールでスクロールしてズームします。

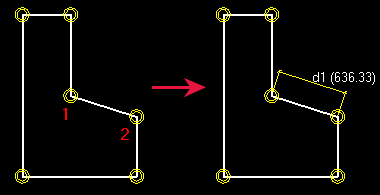

スケッチでの 2 点間の寸法の追加
スケッチ プロファイルに、ピックした 2 点間の寸法を追加できます。
-
[任意寸法のスケッチ] ボタンをクリックします。
-
寸法線およびテキストの位置を示す点をピックします。

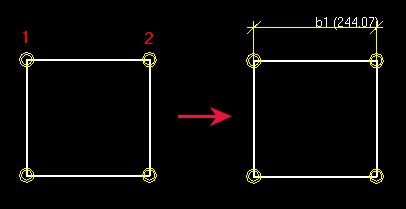

スケッチへの水平寸法の追加
スケッチ プロファイルに、ピックした 2 点間の水平寸法を追加できます。
-
[水平寸法のスケッチ] ボタンをクリックします。
.
-
寸法線およびテキストの位置を示す点をピックします。

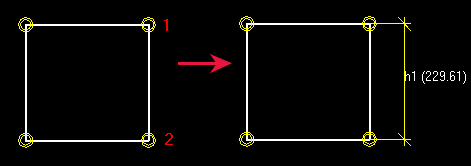

スケッチへの垂直寸法の追加
スケッチ プロファイルに、ピックした 2 点間の垂直寸法を追加できます。
-
[垂直寸法のスケッチ] ボタンをクリックします。
.
-
寸法線およびテキストの位置を示す点をピックします。
スケッチからの寸法の削除
スケッチで寸法が不要になった場合、削除できます。
