PEB ラーメン フレーム (S92)
[PEB ラーメン フレーム (S92)] では、事前に設計されたビルド枠を選択した点に作成します。このコンポーネントでは、既存のコンポーネントを使用して、ビルド柱と垂木、ベース プレート、剛ジョイント、スプライス ジョイント、および垂木頂点継ぎ手を作成します。
作成されるオブジェクト
-
ビルド垂木 (1 ～ 4 セグメント)
-
垂木頂点継ぎ手
-
スプライス ジョイント
-
剛ジョイント (2)
-
ビルド柱 (1 ～ 4セグメント)
-
ベース プレート ディテール (2)
適用
| 状況 | 説明 |
|---|---|
|
|
接合した柱と接合した垂木で構成されるフレーム。 |
|
|
ポータル フレームの頂点にある 2 つの垂木の間にある垂木頂点継ぎ手。 |
|
垂木の最初のセグメントと 2 番目のセグメントの間の 1 つ目のスプライス。 |
|
|
2 番目と 3 番目の垂木セグメント間の 2 番目のスプライス。 |
|
|
柱の 2 番目のセグメントと垂木の最初のセグメントの間の剛ジョイント。 |
|
|
柱の 1 番目と 2 番目のセグメントの間にある柱スプライス。 |
|
|
柱ベース プレート ディテール。 |
選択順序
-
フレームを挿入する点をピックします。
点をピックするとフレームが自動的に作成されます。

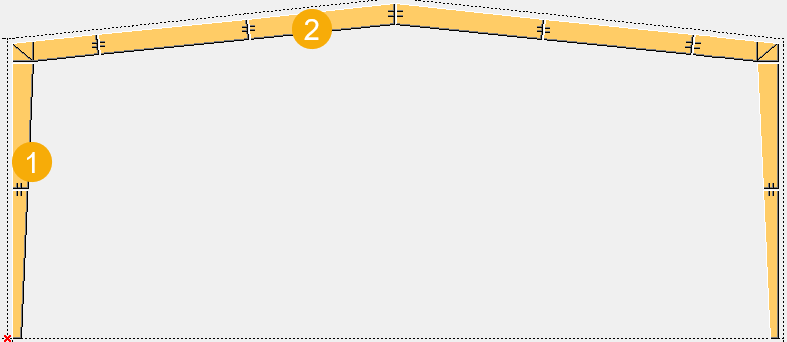

部材の識別キー
| 説明 | |
|---|---|
|
1 |
列 |
|
2 |
垂木 |
[画像] タブ
[ピクチャー] タブを使用して、フレームの寸法を定義します。

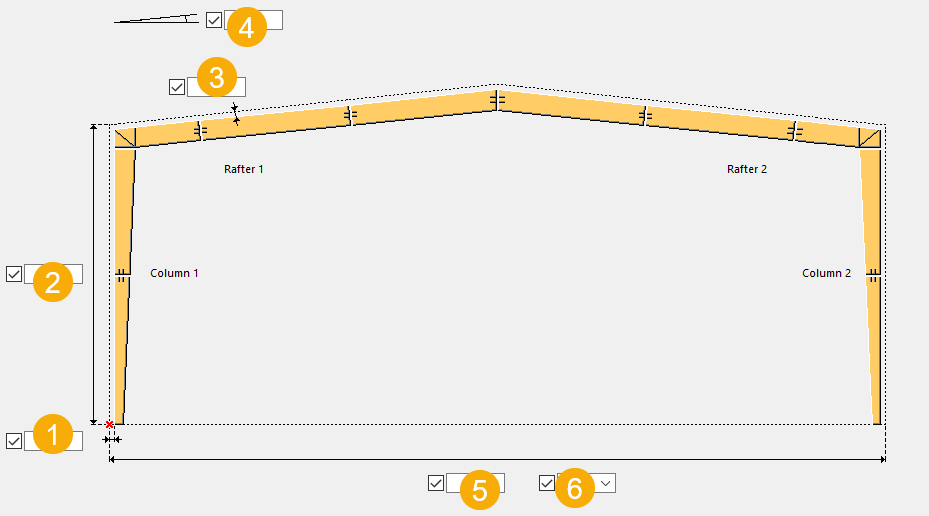

寸法
| 説明 | |
|---|---|
|
1 |
入力点からの柱の水平距離 |
|
2 |
柱の高さ |
|
3 |
入力フレームからの垂木のオフセット距離 |
|
4 |
垂木の角度 |
|
5 |
フレームの幅 |
|
6 |
フレームの方向 |
[パラメータ] タブ
[パラメーター] タブを使用して、部材プロパティを定義します。コンポーネントを分解するかどうかを選択します。
部材
| オプション | 説明 |
|---|---|
|
柱 1、柱 2 |
[アプリケーションとコンポーネント] カタログからコンポーネントを選択します。 セグメントと長さを定義します。 |
|
垂木 1、垂木 3 |
[アプリケーションとコンポーネント] カタログからコンポーネントを選択します。 セグメントと長さを定義します。 |
|
柱 1 ベース プレート、柱 2 ベース プレート |
[アプリケーションとコンポーネント] カタログからコンポーネントを選択します。 |
|
柱 1 剛接合、柱 2 剛接合 |
[アプリケーションとコンポーネント] カタログからコンポーネントを選択します。 |
|
拝み合わせ |
[アプリケーションとコンポーネント] カタログからコンポーネントを選択します。 |
