作成する測定値のタイプを選択します。

2点間の距離を表示します。

1. モデルで、測定の始点を指示します。

2. 2 つ目の点をピックします。
3. 測定を配置する点をピックします。

1点の座標を表示します。

• モデルで、座標を表示する点を選択します。

2点間の角度の測定値を示します。

1. モデルで、角度の頂点を指示します。
2. 角度の最初の側面を指示します。
3. 角度の 2 番目の側面を指示します。

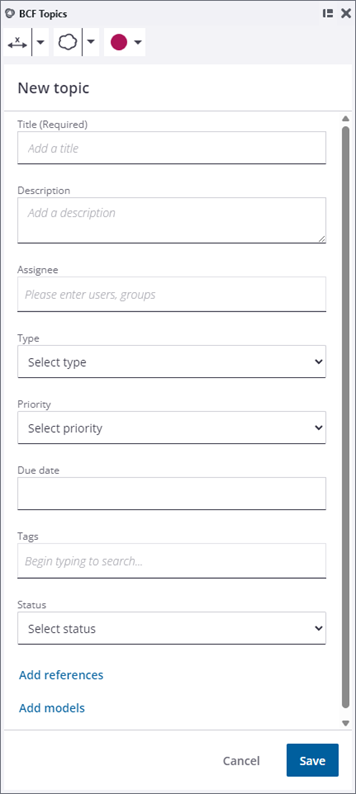

作成するマークアップのタイプを選択します。

クラウド マークアップを追加します。

1. モデルで、クモマークの中心点をピックします。
2. 2 つ目の点をピックします。2 番目の点を指示すると、クラウド マークアップのサイズが定義されます。

矢印マークアップを追加します。

1. モデルで、矢の点を指示します。この点が線の始点になります。
2. 2 つ目の点をピックします。この点が線の終点になります。

線のマークアップを追加します。

1. モデルで、線の始点をピックします。
2. 線の終点をピックします。

テキスト マークアップを追加します。テキスト マークアップは、テキストと引出し線で構成されます。テキストは、モデルに挿入された後は、編集できません。

1. マークアップ ツールの下のテキスト フィールドにテキストを入力します。
2. モデルで、テキストの引出し線の始点を指示します。
3. テキストを配置する点をピックします。

フリーハンドのマークアップを描画します。

1. モデルで、描画を開始する点を指示します。
2. マウスを動かして描画します。
3. 終了するには、マウスを左クリックします。

測定値とマークアップの色を選択します。

登録済みの色のセットに加えて、独自のカスタムカラーを使用できます。

1. プラス ボタンをクリックしてカラーピッカーを開きます。
2. 適切な色を定義します。

   左側のカラー スライダーを使用して目的の色に移動し、下部の透明度スライダーを使用します。次に、カラーピッカーを使用してカラー領域で目的の色合いを選択します。

3. [保存] をクリックして 、カスタムカラーのリストに色を保存します。

   カスタムカラーは、モデルを再度開いても色のリストに残ります。

モデルからすべてのマークアップを削除します。

測定ツールリストまたはマークアップ ツール リストの下部にある削除ボタンをクリックして、モデルからすべての測定値またはマークアップを削除します。

単一の測定値またはマークアップは削除できません。
