モデル内の他の共同作業者のカメラの動きを追跡する

共有者のモデル投影が 3D に設定されている場合、共有者のカメラの動きは、ヘルメットのシンボル が付いた頭として他の共有者に表示され、その横に共有者の名前が表示されます。

モデルで直交投影を使用している場合、3Dビューでは、ヘルメット シンボルのある頭部が共有者に表示されません。

サイド パネル ウィンドウを使用して、モデル内の一部の操作を制御します。

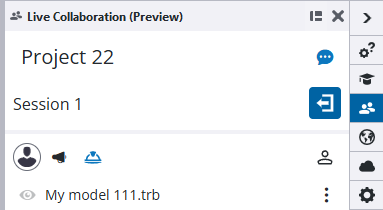

Live Collaboration サイド パネル ウィンドウで、次の操作を行います。

• モデル内の別の共同編集者をカメラの動きをフォローするには、共同編集者の名前の横にある [フォロー] ボタンをクリックします。プロフィール写真が青色でハイライトされます。共同編集者のフォローを停止するには、プロフィール画像をもう一度クリックします。
• モデル内のカメラの動きを他の共有者に追従させるには、 他の参加者に従うように強制する ボタンをクリックします。強制フォローを停止するには、 をクリックします。

  • 強制フォローがオンの場合にオブジェクトを選択すると、選択したオブジェクトの上にマーカー アイコン が表示されます。

    このアイコンは、すべての共同編集者、に表示され、モデル内で選択されたオブジェクトを示しています。

• モデル内で他の共同編集者のヘルメット シンボルを非表示にするには、 [アバターを非表示にする] ボタンをクリックします。シンボルを再び表示するには、 をクリックします。

• クリップ平面、マークアップ、寸法、測定値、部材の色や部材の透明度の変更など、モデル内の一時的な変更を非表示にするには、 プライベートスペースを入力 ボタンをクリックします。プライベート スペースを終了し、変更内容を再び表示するには、 をクリックします。

• セッションで独自のモデル オブジェクトとコンポーネント、または参照モデルを非表示にするには、モデル名の横にある [非表示] ボタンをクリックします。モデル オブジェクトとコンポーネントまたは参照モデルを再度表示するには、 をクリックします。

  • モデル全体の場合、[非表示] を選択するとすべてのオブジェクトが透明になり (Ctrl+5 と同様)、[表示] を選択すると完全に表示されます (Ctrl+4 と同様)。

  • 参照モデルの場合、[非表示] を選択すると参照モデルが非表示になり、[表示] を選択すると参照モデルが表示されます。

  • [Tekla Model Sharing] モデルの場合、ローカルの変更に [非表示] を使用するとオブジェクトが非表示になり、[表示] を使用するとオブジェクトが表示されます。

• モデルを 3D ビューに合わせるには、モデル名の横にある 3 つの点をクリックして [ビューにフィット] を選択します。
• フィードバックを提供し Live Collaboration ツールの改善に役立てるには、右上隅にある フィードバックを送信 ボタンをクリックします。

Tekla Model Sharing モデルの共有

[Live Collaboration] で Tekla Model Sharing モデルを共有すると、共同編集者に発行する変更を選択できます。これにより、書き出す前にモデルの変更を確認しやすくなります。

• モデル全体を共有することができます。

• 前回の書き出し以降のローカルの変更すべて含む部分モデルを共有することができます。これらの変更は、"変更者 'あなたの名前' モデル名 'モデル名'" というラベルが付けられます。新しいオブジェクトおよび変更されたオブジェクトはオレンジ色でハイライトされ、削除されたオブジェクトは赤色でハイライトされます。

  ハイライトが確実に機能するよう、ファイル > Trimble Connect > モデルアップロードの設定 > アップロード でモデルのアップロード頻度を [アウト] に設定しておく必要があります。

• モデル全体とローカルの変更の両方を共有することができます。

参照モデルの共有

Tekla Structures ローカルに保存された参照モデルをセッションで共有することはできません。Tekla Structures によって使用されるすべての参照モデルが、Trimble Connect プロジェクトで使用可能であることを確認してください。

ただし、参加しているコラボレーターは Trimble Connect セッション中にプロジェクト内の新しい 3D モデルを共有できます。

モデル内でズームインして選択されている部材をハイライト表示する

モデル内の部材をズームインして選択します。選択した部材は水色で強調表示され、Tekla Structures と Trimble Connect のどちらを使用しているかに関わらず、セッションのすべての参加者に表示されます。

Trimble Connect for Browser 3Dビューアで同じセッションに参加する

Tekla Structures で、[Trimble Connect] リボン タブに移動し、For Browser > 3Dビュー を選択して Trimble Connect for Browser 3D ビューワーを開きます。3Dビューアでセッションに参加します。

他の共同編集者を Trimble Connect for Browser 3D ビューワーのセッションに招待する

Trimble Connect for Browser 3Dビューアで、 セッションリンクのコピー ボタンをクリックして、他の共有者とリンクを共有します。

コラボレーターは、セッションに参加する Trimble Connect プロジェクトのメンバーである必要があります。

セッションでモデルにマークアップを追加し、 Trimble Connect for Browser 3Dビューアでマークアップを共有する

Trimble Connect for Browser 3Dビューアで同じセッションに参加し、3Dビューアのマークアップおよび測定ツールを使用します。
