IFC エクスポートのプロパティ セットの変更
IFC エクスポートにより期待した結果が得られない場合、現在の IFC プロパティ セット設定ファイル内のプロパティ セット定義を変更することができます。
Tekla Structures により IFC ファイルがエクスポートされるとき、[プロパティセット] リストで選択した設定ファイルを使用して、エクスポートされた IFC エンティティを含むプロパティ セットがエクスポートされます。設定ファイルのリストには、環境フォルダーにある事前定義されたファイルと、現在のモデル フォルダーの下の \AdditionalPsets フォルダーに保存されているファイルが含まれています。
新しいプロパティ セット設定ファイルを作成することもできます。カスタム IFC プロパティ セット設定ファイルを作成する方法の詳細については、「IFC エクスポート用の新しいプロパティ セットの作成」を参照してください。
[プロパティセットの定義] ダイアログでは、IFC エクスポートに必要なプロパティ セットを追加および変更できます。現在のプロパティ セットの変更に加えて、次の操作を実行できます。
- プロパティ セット内のプロパティを変更する
- buildingSMART プロパティ セットを追加する
- プロパティ セットまたはプロパティを含めたり除外したりする
(1) 選択したプロパティ セット設定ファイルの名前。リストには、環境フォルダに保存された使用可能な設定ファイルがすべて表示され、目的のファイルを選択できます。ファイルは、選択後自動的に読み込まれます。
プロパティ セットを追加または変更したら、
[保存する] ボタンを使用して設定ファイルの変更内容を保存します。設定ファイルに新しい名前を付けて、保存することもできます。新しい設定ファイルと変更された設定ファイルは、現在のモデル フォルダの下の \AdditionalPsets フォルダに保存されます。次のフォルダから設定ファイルを読み取ることもできます。
ボタンを使用し、表示された設定ファイルの内容をクリアして、新しい設定ファイルを作成します。
(2) [含む] チェックボックスを使用して選択したプロパティ セットとプロパティのみをリストに表示するには、[含まれているもののみ表示] を選択します。
(3) 現在の設定ファイル内のプロパティ セット。プロパティ セットは、リスト内で上下にドラッグできます。
(4) 特定のプロパティ セットを検索します。プロパティ セットのリストは非常に長い場合がありますが、特定のプロパティ セットを見つけて選択するのに検索がかなり役立つことがあります。
(5) 選択した IFC エンティティのプロパティ セットのみ表示します。
(6) 選択した IFC バージョンのプロパティ セットのみ表示します。
(7) リスト内のすべてのプロパティセットとすべてのプロパティをエクスポートするには、プロパティセットまたはプロパティセクションのタイトル行にある 含む チェックボックスをオンにします。さまざまなエクスポート目的で必要なプロパティセットとプロパティのみをエクスポートするには、特定のプロパティセットまたはプロパティの横にあるチェックボックスをオンにします。
(8) フィルターを使用すると、プロパティ セットをエクスポートするオブジェクトをさらに制限することができます。たとえば、フィルターを指定し、鉄骨梁のみなど、プロパティ セットをエクスポートする IfcBeam オブジェクトをさらに制限できます。
(9) プロパティ セットを操作するためのコマンド ボタン:
buildingSMART プロパティ セットを追加します。Pset_ または Qto_ で始まるプロパティ セットは、buildingSMART プロパティ セットを構築します。buildingSMART プロパティ セットは保護されており、エクスポートに使用される IFC エンティティを変更したり、それに含まれるプロパティの名前を編集したりすることはできません。ただし、buildingSMART プロパティ セット内のプロパティを編集し、それらを含めるか除外するかを選択できます。
プロパティ セットを追加します。
選択したプロパティ セットを編集します。
選択したプロパティ セットを削除します。
選択したプロパティ セットを複製します。その後、プロパティ セットを変更し、たとえば、プロパティは同じでもフィルター条件が異なるようにできます。
(10) 選択したプロパティ セット内のプロパティ。プロパティは、リスト内で上下にドラッグすることができます。
(11) プロパティセットセクションまたはプロパティセクションを拡大するには、ダイアログの分割線を上下にドラッグします。
(12) プロパティを操作するためのコマンド ボタン:
選択したプロパティ セットにプロパティを追加します。
選択したプロパティを編集します。
選択したプロパティを選択したプロパティ セットから削除します。
プロパティ セットの変更
buildingSMART プロパティ セット (接頭辞 Pset_ または Qto_ で始まる) は保護されているため、変更することができません。ただし、buildingSMART プロパティ セットに含まれているプロパティは変更できます。以下の「プロパティ セット内のプロパティの変更」セクションを参照してください。
-
[プロパティセット] リストから既存のプロパティ セットを選択し、
[編集] ボタンをクリックします。
-

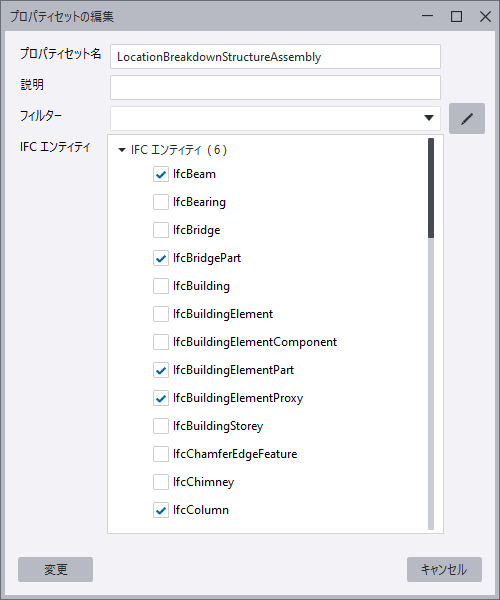

[プロパティセットの定義] ダイアログのプロパティ セット セクションで、プロパティ セットを選択し、右側にある [選択したプロパティ セットの変更] をクリックします。
-
フィルターを使用して、プロパティ セットをエクスポートするオブジェクトをさらに制限できます。
たとえば、フィルターを指定し、鉄骨梁のみなど、プロパティ セットをエクスポートする IfcBeam オブジェクトをさらに制限できます。
以下のいずれかの操作を行います。
- フィルターのリストから既存のフィルターを選択します。
- 新しいフィルターを指定するには、 [フィルターの表示] ボタンをクリックします。オブジェクト グループ - IFC プロパティ エクスポート ダイアログでフィルターを作成し、[フィルター タイプ] を [IFC プロパティ エクスポート] に設定して保存します。
-
変更をプロパティ セット設定ファイルに保存するには、 [保存する] をクリックします。
新しい設定ファイルと変更された設定ファイルは、現在のモデル フォルダの下の \AdditionalPsets フォルダに保存されます。次のフォルダから設定ファイルを読み取ることもできます。
プロパティ セット内のプロパティの変更
-
[選択したプロパティの変更] ボタンをクリックします。
-
変更をプロパティ セット設定ファイルに保存するには、 [保存する] をクリックします。
buildingSMART プロパティ セットの追加
buildingSMART プロパティ セットをプロパティ セット設定ファイルに追加することができます。
-
右側にある [buildingSMARTプロパティ セットをインポート] ボタンをクリックします。
-
変更をプロパティ セット設定ファイルに保存するには、 [保存する] をクリックします。
プロパティ セットまたはプロパティを含めたり除外したりする
buildingSMART プロパティ セットとプロパティを除外することもできます。
-
[プロパティセット] リストから既存のプロパティ セットを選択し、 [編集] ボタンをクリックします。
-
以下のいずれかの操作を行います。
- リスト内のすべてのプロパティセットをエクスポートするには、プロパティセットセクションのタイトル行にある 含む チェックボックスをオンにします。
- 選択したプロパティセットのすべてのプロパティをエクスポートするには、プロパティセクションのタイトル行にある 含む チェックボックスをオンにします。
- 必要なプロパティセットのみをエクスポートするには、プロパティセットの横にあるチェックボックスをオンにします。
- 選択したプロパティセットの必要なプロパティのみをエクスポートするには、プロパティの横にあるチェックボックスをオンにします。
-
変更をプロパティ セット設定ファイルに保存するには、 [保存する] をクリックします。
